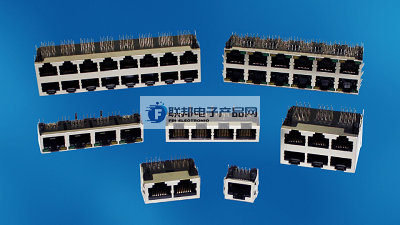

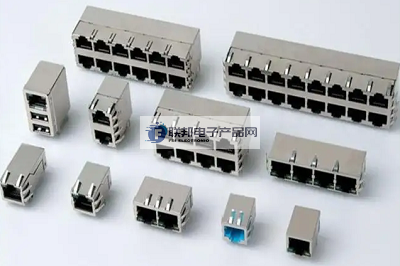

RJ45连接器的三大特性

RJ45 连接器的三大基本性能连接器的基本性能可分为三大类： 连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
 1．机械性能 就连接功能而言，插拔力是重要地机械性能。插拔力分为插入力和拔出力（拔出力亦称 分离力），两者的要求是不同的。在有关标准中有更大插入力和最小分离力规定，这表明，从使用 角度来看，插入力要小（从而有低插入力 LIF 和 无插入力 ZIF 的结构），而分离力若太小，则会影 响接触的可靠性。 另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性（durability）指标，在 国标 GB5095 中把它叫作机械操作。它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。 连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接 触件排列尺寸精度（对准度）有关。

----------------------------------------------------------------------------------------------

2．电气性能 连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。 ① 接触电阻高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几毫欧到数十毫 欧不等。 ② 绝缘电阻 衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。 ③ 抗电强度 或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电 压的能力。 ④ 其它电气性能。 电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在 100MHz~10GHz 频率范围内测试。 对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。由 于数字技术的发展，为了连接和传输高速数字脉冲信 号，出现了一类新型的连接器即高速信号连接 器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk）， 传输延 迟（delay）、时滞（skew）等。
3．环境性能 常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。 ① 耐温 目前连接器的更高工作温度为 200℃（少数高温特种连接器除外），更低温度为-65℃。由于 连接器工作时，电流在接触点处产生热量，导致温升，因此一般认 为工作温度应等于环境温度与接 点温升之和。在某些规范中，明确规定了连接器在额定工作电流下容许的更高温升。 ② 耐湿潮气的侵入会影响连接 h 绝缘性能，并锈蚀金属零件。恒定湿热试验条件为相对湿度 90%~95% （依据产品规范，可达98%）、温度+40＆#177;20℃，试验时间按产品规定，最少为 96 小时。交变湿 热试验则更严苛。 ③ 耐盐雾 连接器在含有潮气和盐分的环境中工作时，其金属结构件、接触件表面处理层有可能产生电化腐蚀，影响连接器的物理和电气性能。为了评价电连接器耐受这种环境 的能力，规定了盐雾试 验。它是将连接器悬挂在温度受控的试验箱内，用规定浓度的氯化钠溶液用压缩空气喷出，形成盐雾大气，其暴露时间由产品规范规定，至少 为 48 小时。 ④ 振动和冲击耐振动和冲击是电连接器的重要性能，在特殊的应用环境中如航空和航天、铁路和公 路运输中尤为重要，它是检验电连接器机械结构的坚固性和电接触可靠性的重要 指标。在有关的试验方法中都有明确的规定。冲击试验中应规定峰值加速度、持续时间和冲击脉冲波形，以及电气连续 性中断的时间。 ⑤ 其它环境性能根据使用要求，电连接器的其它环境性能还有密封性（空气泄漏、液体压力）、液 体浸渍（对特定液体的耐恶习化能力）、低气压等。

----------------------------------------------------------------------------------------------
