圆形连接器的结构是怎么样的?如何进行连接的?

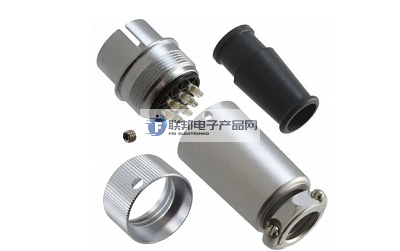

圆形连接器的基本结构主要包括外壳、触点、绝缘体和附件。
1.壳
外壳,也称为外壳,是圆形连接器的外罩。它为内置绝缘安装板和引脚提供机械保护,并在插头和插座插入时提供对准,从而将连接器固定到设备上。
2.触点
-----------------------------------------------------------------------------------------------
触头是圆形连接器完成电气连接功能的核心部件。通常,触点对由公触点和母触点组成,并且通过母触点和公触点的插入来完成电连接。
3.绝缘体
绝缘体也称为底座或安装板。其作用是将触头按要求的位置和间距排列,保证触头之间以及触头与外壳之间的绝缘性能。
4.附件
配件分为结构配件和安装配件。

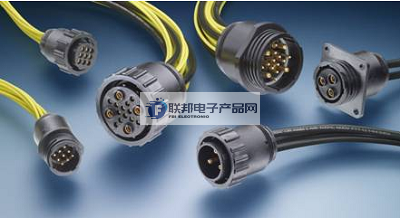

圆形连接器的连接:
1.在连接器的设计过程中,通过连接器的热设计来满足额定电流要求,因为当电流流过接触对时,接触对会因导体电阻和接触电阻而发热;
2.当其发热超过一定限度时,会破坏连接器的绝缘,接触软化表面涂层,导致失效;
3.所以要限制额定电流,实际上连接器内部的温升不能超过设计的规定值;
4.选择时要注意的问题是:对于多芯连接器,额定电流须降额。
圆形连接器用于复杂的环境中。为了保证在不同环境条件下性能依然稳定,对环境适应性的要求比较高。然而,即使圆形连接器具有很强的环境适应性,但在长期的使用过程中,环境因素对圆形连接器的影响也不容忽视,尤其是插座部分容易受到湿度、温度、振动等环境因素的影响,从而缩短其使用寿命。具体如下:
1.湿度:当环境中的湿度过高时,水和金属部分会被腐蚀,电子插座的绝缘性降低,导电性增加。环境湿度越大,会影响圆形连接器插孔的使用寿命。所以现在很多产品都是用受水影响比较小的材料做的。
2.温度:不同季节温度不同,尤其是夏天。环境温度高,再加上插电后电流的存在,会增加热量,导致插孔温度容易升高。高温会改变圆形连接器插孔的使用寿命。一般情况下,圆形连接器插孔的工作温度为-60 -200.
3.盐雾:发现当温度为35.盐溶液浓度为3%时,金属零件会被腐蚀。圆形连接器插座的金属件一旦被腐蚀,性能就会降低。
此外,振动和冲击也会影响圆形连接器插孔的使用寿命。当使用环境中有振动和冲击时,圆形连接器的连接牢固性会受到影响。因此,为了延长产品的使用寿命,厂家在出厂前会通过振动和冲击环境的测试。
------------------------------------------------------------------------------------------------------
