线束加工焊接技术

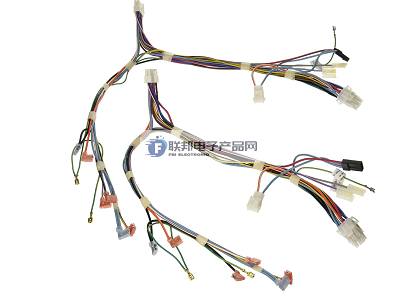

随着工业4.0、物联网以及元宇宙新概念产品的出现，人们的生活不断的引进电子设备，因此电子连接线的需求越来越多。电子连接线加工需要经过裁线、扭线、焊接等等工序。虽然线束加工厂家众多，但是合格的连接线生产厂家必须对每道工序制定严格的生产及检验标准，汇成元线束加工厂对每道生产工序均做作业指导书及作业检测标准，具体检验标准如下：

---------------------------------------------------------------------------------------------------
1.导体裁线
合格：导体没有划伤，缺口，被切断或其他损伤，导体划伤，缺口和被切断的程度不能超出。

不合格：导体划伤，缺口和被切断的程度超出。

2.导体变形
目标：股线没有压扁，散开、弯曲、打结或者其他形变，股线的原状没有受干扰。

合格：股线散开中箭头所指的鸟笼形，但没超过1倍股线直径或绝缘皮外径，剥绝缘外皮时被接直的股线被大致恢复至原来的螺旋状，股线无打结。

不合格：股线散开超过1倍股线直径，但无超过导线绝缘皮的外径，股线螺旋状不再保持，股线伸出导线绝缘皮的外径，股线打结。

3.绞线
合格：绞距是绞线线束外径的8到16倍，不合格：绞距小于绞线线束外径的8到16倍。

导线绝缘皮损伤

合格：绝缘层被切得整齐且没有收缩，变长、碎屑、变色、腐蚀、烧伤：绝缘层经过剥皮后有轻微的均衡的印痕：绝缘层的厚度减少<20%：<>
　　不合格：绝缘层被切到或损伤：绝缘层的厚度减少>20%，绝缘层的不平整度>绝缘层外径的50%或1mm(取较小者)

绝缘层烧焦，绝缘层熔化。

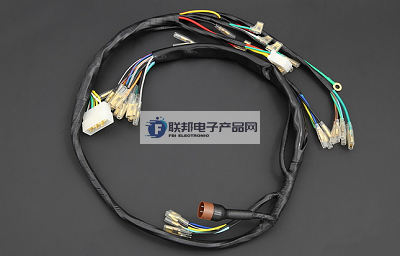

4.焊接端线

目的：多股线均匀地覆盖一层焊料，导线股线易于识别;接近绝缘皮末端无上锡的股线长度小于1个线径。

合格：焊料润湿导线上锡的部分，浸透多股线内部的股线，锡料沿导线芯吸，末延伸到导线，导线需要保持扰性部分，焊料涂覆平滑，股线轮廓可辨识，股线轮廓不可辨识但焊料不影响外形、装配、功能。

不合格：焊料末端浸透多股线里面的股线，针孔、空洞、不润湿、退润湿超过了需要上锡机积的5%，接近绝缘皮末端上锡的股线长度大于1倍线径，焊料末润湿导线的上锡区域，股线在安装接线柱或衔接(除散接外)之前末上锡，导线上锡区域的焊料堆积或焊接影响后续组装工序，股线上锡妨碍了外形，装配和功能，焊料延伸到导线需要保持扰性的部分。

---------------------------------------------------------------------------------------------------
