关于sma射频连接器规格尺寸知识

作为连接器制造行业中的一员，如果对于sma射频同轴连接器规格尺寸处于不解的状态，那么在面对客户的时候，会给人留下很不专业的形象，为此，连接器网技术人员，将会您详细讲解一些关于sma射频同轴连接器规格尺寸的基础知识。

---------------------------------------------------------------------------------------------------

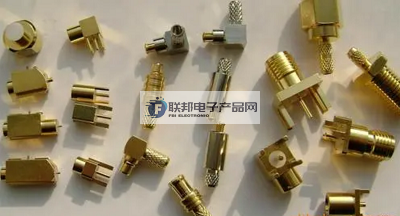

sma连接器，属于射频连接器的一种，主要适用于频率范围直流至26.5GHz的微波领域。它的应用范围较广，像电信通讯、网络、无线通讯以及检测和测量都会适用到sma连接器，它具有频带宽、性能优、高可靠、寿命长的特点。

至于射频同轴连接器规格尺寸，主要在下述内容中进行展示，比较全面，涉及到温度范围、振动、频率范围、工作电压、耐压、接触电阻、内外导体、绝缘电阻、插入损耗、电压驻波比、直式、软电缆、半刚电缆、弯式、软电缆、半刚电缆、耐用性等内容。

温度范围：Temp.range -65～+165°C (PE Cable -40～+85°C)

振 动：Vibration MIL-STD-202,Method 213

频率范围：Frequency Range DC～26.6GHz(半刚电缆 0～26.5GHz)

工作电压：Working Voltage 335V max (有效值)

耐 压：Withstand Voltage 1000V rms (海平面最小值)

接触电阻：Contact resistance

内导体之间：Center Contact ≤ 3 mΩ

外导体之间：Outer Contact ≤ 2 mΩ

绝缘电阻：Insulation resistance ≥ 5000 MΩ

插入损耗：Insertion loss ≤0.15 dB/6GHz

电压驻波比： VSWR

直式:Straight

软电缆 ≤1.10+0.002f

半刚电缆 ≤1.05+0.001f

弯式 Right angle

软电缆 ≤1.20+0.003f

半刚电缆 ≤1.10+0.001f

耐用性：Durability(mating) ≥500次(cycles)

---------------------------------------------------------------------------------------------------
