电子线束百科知识

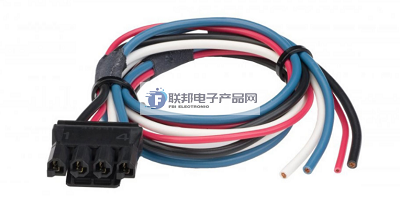

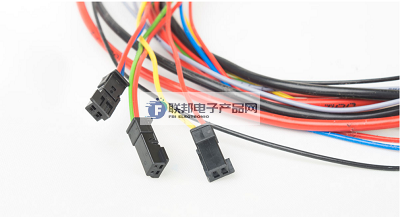

电子线束是汽车电路中连接各电器设备的接线部件,由绝缘护套、接线端子、导线及绝缘包扎材料等组成。
电子线束的组成
1、电子线束
为了便于安装、维修,确保电气设备能在最恶劣的条件下工作,将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体,并用绝缘材料把电线捆扎成束,这样既完整,又可靠。
2、电线截面积与色标的正常选择
1)电线截面积的正确选择
车上的电气设备根据负载电流的大小选择所用电线的截面积。长时间工作的电气设备可选用电线实际载流量的60%;短时间工作的电气设备可用电线实际载流量的60%-。
2)电线色标的选择
为了便于识别和维修,电子线束中的电线采用了不同的颜色。
为了在电路图中标注方便,导线的颜色均用字母表示,其代表的颜色在各线路图中均有附注。

---------------------------------------------------------------------------------------------------

电子线束的更换
1、外观的检查
1)新的电子线束型号应与原车型一致,导线端子与导线连接可靠,可用手拉一拉各插接器与导线有无松动、脱落现象。
2)将新的电子线束与原电子线束对比一下,如：电子线束的尺寸、导线端子接头、导线颜色等应基本一致。对有疑问之处,可用万用表进行测试,确认该电子线束完好后,方可更换。
2、电子线束的安装
各电气设备的插接器、插头、插座须与电子线束上的插座、插头相对应。各连接导线与电气设备连接后,要留有一定的余量,导线不可拉得太紧或放的太松。
3、线路的检查与接通试验
1)线路的检查
电子线束更换完毕后,首先检查电子线束插接器与电气设备的连接是否正确,蓄电池正、负极是否连接正确。
2)通电试验
蓄电池的搭铁线可暂时不接,用一只12V,20W左右的灯泡做试灯,将试灯串接在蓄电池负极与车架搭铁端之间,关闭车上所有用电设备开关。正常时试灯应不亮,否则表明电路有故障。当电路正常后,取下灯泡,用一只容量为30A的保险丝,串接在蓄电池负极与车架搭铁端之间,不启动发动机,逐个接通车上各用电设备电源,对电气设备及线路检查,在确认电气设备及线路无故障后,取下保险丝,连接好蓄电池搭铁线。
线束内的电线常用规格有标称截面积0、5、0、75、1、0、1、5、2、0、2、5、4、0、6、0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。以整车线束为例，0、5规格线适用于仪表灯、指示灯、门灯、顶灯等;0、75规格线适用于牌照灯，前后小灯、制动灯等;1、0规格线适用于转向灯、雾灯等;1、5规格线适用于前大灯、喇叭等;主电源线例如发电机电枢线、搭铁线等要求2、5至4平方毫米电线。这只是指一般汽车而言，关键要看负载的更大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
电线的颜色分为单色线和双色线，颜色的用途也有规定，一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线，红单色用于电源线，不可混淆。

---------------------------------------------------------------------------------------------------
