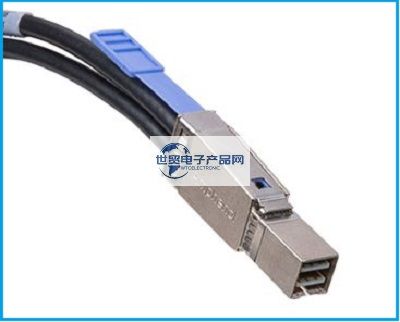

安费诺|Amphenol|安费诺连接器Mini-SAS HD铜缆组件6G/12G/24G产品是一款：行业领先的HD MINI-SAS系统，安费诺Mini-SAS HD产品是SAS存储接口的新一代解决方案，可满足6Gb/s、12Gb/s和24Gb/s的多通道带宽要求，同时可达到或超出SAS 2.1 SAS 3和SAS 4规范要求。Mini-SAS HD产品的端口间密度仅为11毫米，而传统Mini-SAS 2.1产品的端口间密度达到19.01毫米。Mini-SAS HD产品完全符合SFF-8643和SFF-8644行业规范。Mini-SAS HD产品的外置连接器配置支持x4和x8外置电缆组件解决方案，并通过EEPROM支持提升了系统智能化水平。数据速率：更大24 Gbps，电缆组件提供4x和8x配置，符合SAS 3、SAS4和PCI Express标准。
----------------------------------------------------------------------------------------------
1、安费诺|Amphenol|安费诺连接器Mini-SAS HD 有源光缆的料号/型号明细表：
| 安费诺|Amphenol|安费诺连接器Mini-SAS HD铜缆组件6G/12G/24G的料号/型号 | |||
| 601760001 | 601760004 | 601760008 | NBCCEG-0003 |
| 601760002 | 601760005 | 601760010 | NBCCEJ-0004 |
| 601760003 | 601760006 | 601760013 | NBCCEJ-0005 |
-----------------------------------------------------------------------------------------------
2、安费诺|Amphenol|安费诺连接器Mini-SAS HD铜缆组件6G/12G/24G的特征与优点：
| 特性 | 优点 |
| 电缆组件提供x4和x8配置 | 为SAS系统数据带宽设计提供灵活的空间，可支持PCI Express 4x和8x |
| 自动焊接工艺以及Tx板与Rx板分离式设计可优化PCB空间 | 满足24G SAS 4电气性能要求并降低串扰 |
| 采用锁扣设计，更大锁扣保持力为180N | 可在机械应力条件下保持电缆连接 |
| 拉卡提供多种长度和潘通(Pantone)颜色选项，可满足各种应用需求 | 用户可根据实际系统设计需求选择不同的快拉绳颜色和长度选项 |
| 连接器后壳采用薄型设计，适用于28 AWG和更小的AWG线号 | 可在3米以内的应用场景中实现高密度I/O面板端口布局 |
| 电缆组件中内置EEPROM | 符合标准内存映射规范，可进行定制 |
| 混合外置电缆（Mini-SAS HD至Mini-SAS） | 可向后兼容旧式系统硬件 |
| 30AWG至26AWG线径 | 支持0.3米至5米的电缆长度 |
| 可控导线管理和端接 | 确保稳定一致的高速电气性能 |
| 符合RoHS2标准 | 环保 |
