电子线束的组成

线束（circuit group）为一定负载源组提供服务设备的总体，比如说交换装置、控制系统、中继线路等。话务理论的根本研讨内容是研讨话务量、呼损和线束容量三者之间的关系，因而、线束是话务理论中一个重要的根本概念。本文主要讲解线束的界说、线束的组成

一、线束的界说

在两个或多个孤立不通的电子电路之间架起沟通的桥梁，从而可以使电流流转，完成各种电子元器件的各项功能，它是各种电器和电子设备中不可缺少的一种部件。

二、线束的组成

1、信号线束：则需要注塑成型。

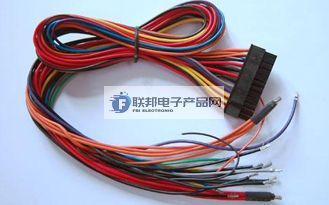

2、普通线束的组成部分是：端子，塑件，电线。

3、杂乱的线束的组成则还要追加：扎带，套管，标贴，胶带，护套等。

三、线束的资料

以轿车线束对资料的要求为例：包含其电气功能、资料散发性、耐温性等等，都比一般的线束要求要高，因为轿车线束涉及到人身安全，所以在资料安全方面的要求更为严厉。以下6点是在轿车线束方面对线束资料的要求；

1.弱信号传感器要用屏蔽导线。

2.自动变速器上的导线运用的是耐液压油、耐高温、温度稳定性好的导线。

3.行李厢盖上的线束的导线要在低温下坚持其弹性，所以要选用冷弹性导线保证其正常工作。

4.ABS线束总成运用的耐150-200℃高温、外保护绝缘层硬、耐磨、但线芯要大于133根的绞合导线。

5.动力线如起动机沟通发电机输出线蓄电池线所用的导线为能接受大电流绝缘层散热功能好、电压下降的特别导线。

6.发动机周围环境温度高，腐蚀性气体和液体也较多，因而，发动机线束的导线一定要运用耐高温、耐油、耐振荡、耐摩擦导线。

四、线束资料的挑选

线束资料的好坏，直接影响到线束的质量，线束资料的挑选，关系到线束的质量和运用寿命。所以在线束产品的挑选上，一定不要贪图便宜，便宜的线束产品选用的也许便是残次的线束资料。

那如何分辩线束质量的好坏呢？了解了线束的资料就明白了。以下4点是线束选材的资料，线束一般由导线、绝缘护套、接线端子以及包扎资料组成，只要了解了这些资料，您就能容易分辩线束的好坏。

1.线束导线资料的挑选：依据运用环境的不同，挑选相应的导线资料。

2.绝缘护套资料的挑选：护套原料（塑料件）常用的原料主要有PA6、PA66、ABS、PBT、pp等。可依据实际情况在塑猜中增加阻燃或增强资料，以达到增强或阻燃的意图，如增加玻璃纤维增强等。

3.接线端子资料的挑选：端子原料（铜件）用的铜主要是黄铜和青铜（黄铜的硬度比青铜的硬度稍低），其间黄铜占的比重较大。另外，可依据不同的需求挑选不同的镀层。

4.包扎资料的挑选：线束包扎起到耐磨、阻燃、防腐蚀、防止干扰、下降噪声、美化外观的作用，一般依据工作环境和空间巨细来挑选包扎资料。在包扎资料的挑选上通常有胶带、波纹管、PVC管等。

------------------------------------------------------------------------------------------------
