HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束由HRS公司生产的：0.3 mm引脚间距,垂直装配,板对细线同轴连接器与极细同轴线(AWG):#42 #44 #46组合而成的线束.

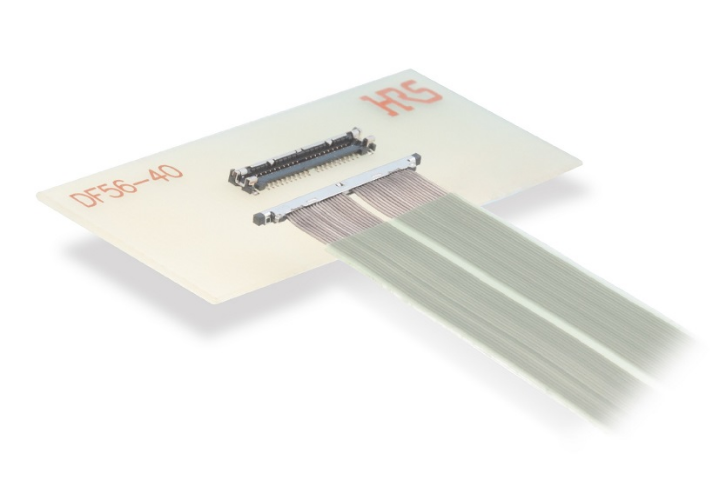

1、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束所使用的连接器 规格与特点及图片：
0.3 mm引脚间距,垂直装配,板对细线同轴连接器
1.小型装配高度，板上占用面积小
2.与小直径合页兼容
3.可靠的电气性能以及机械连接
4.高度耐久度的嵌合结构
5.加强屏蔽以及接地连接
6.可靠的锁扣
7.防脱锡
2、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束所使用的连接器 料号/型号清单：
| 产品名称 | 系列ID | 连接器类型 | PIN数 | 安装间距 | 插拔次数 | 适合电线类型 | 适合电线尺寸(AWG)Min. | 适合电线尺寸(AWG)Max. |
| DF56L-26P-0.3SD(51) | DF56 | 插头 | 26 | 20 | 细线同轴电缆 | 42 | 46 | |
| DF56-26P-0.3SD(51) | DF56 | 插头 | 26 | 0.3 mm | 20 | 细线同轴电缆 | 46 | 42 |
| DF56-26P-SHL | DF56 | 其他 | 26 | 细线同轴电缆 | ||||
| DF56-30P-0.3SD(51) | DF56 | 插头 | 30 | 0.3 mm | 20 | 细线同轴电缆 | 46 | 42 |
| DF56-30P-SHL | DF56 | 其他 | 30 | 细线同轴电缆 | ||||
| DF56-40P-0.3SD(51) | DF56 | 插头 | 40 | 0.3 mm | 20 | 细线同轴电缆 | 46 | 42 |
| DF56-40P-SHL | DF56 | 其他 | 40 | 细线同轴电缆 | ||||
| DF56-40S-0.3V(51) | DF56 | 插座 | 40 | 0.3 mm | 20 | 细线同轴电缆 | ||
| DF56-50P-0.3SD(51) | DF56 | 插头 | 50 | 0.3 mm | 20 | 细线同轴电缆 | 46 | 42 |
| DF56-50P-SHL | DF56 | 其他 | 50 | 细线同轴电缆 | ||||
| DF56-50S-0.3V(51) | DF56 | 插座 | 50 | 0.3 mm | 20 | 细线同轴电缆 | ||
| DF56C-26S-0.3V(51) | DF56 | 插座 | 26 | 0.3 mm | 20 | 细线同轴电缆 | ||
| DF56C-30S-0.3V(51) | DF56 | 插座 | 30 | 0.3 mm | 20 | 细线同轴电缆 | ||
| DF56C-40S-0.3V(51) | DF56 | 插座 | 40 | 0.3 mm | 20 | 细线同轴电缆 | ||
| DF56C-50S-0.3V(51) | DF56 | 插座 | 50 | 0.3 mm | 20 | 细线同轴电缆 |
3、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：
4、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束 生产工艺流程简述：
线束准备的主要过程:
4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。
其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。
5、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束 产品实物图片(图片仅供参考)：
---------------------------------------------------------------------------------------------------
6、日本HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束 此产品生产/销售商：
联邦电子产品网-生产/销售【HRS|Hirose|广濑|DF56系列|26P/30P/40P/50P极细同轴线束】以及【所使用的连接器】 料号/型号清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
