生产I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束由I-PEX公司生产的:0.4 mm 间距,水平对插款式,带机械锁扣的极细同轴线连接器,CABLINE®-CA/20633系列的极细同轴线连接器与极细同轴线(AWG):#38 #40 #42 #44 #46组合而成的线束.

1、日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束所使用的连接器 规格与特点及图片:
0.4 mm 间距,水平对插款式,带机械锁扣的极细同轴线连接器
高速率传输,  Thunderbolt™ 3 (20 Gbps/lane) 应用的理想之选
机械锁扣防止连接器不完全嵌合及脱落/未嵌合
CABLINE®-CA 系列多款连接器可选
接点间距(mm): 0.400
Height: 1.10 Max (1.00 Nom.) ,
可提供Pin数: 10 12 20 30 40 50 60
极细同轴线(AWG): #38 #40 #42 #44 #46
嵌合类型: 水平


2、日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束所使用的连接器 料号/型号清单:

Part Number DescriptionPin countPart Number
PLUG FOR CABLE ASSEMBLY1020633-310T-01S
1220633-212T-01S
2020633-220T-01S
3020633-230T-01S
4020633-240T-01S
5020633-250T-01S
6020633-260T-01S
Plug partsPLUG HOUSING1020634-210T-02
1220634-112T-02
2020634-120T-02
3020634-130T-02
4020634-140T-02
5020634-150T-02
6020634-160T-02
PLUG SHELL102764-0101-003
122764-0121-002
202764-0201-002
302764-0301-002
402764-0401-002
502764-0501-002
602764-0601-002
PLUG PULL BAR102766-0101
122766-0121
202766-0201
302766-0301
402766-0401
502766-0501
602766-0601
RECEPTACLE1020525-210E-02
1220525-012E-02
2020525-020E-02
3020525-030E-02
4020525-040E-02
5020525-050E-02
6020525-060E-02

3、日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束所使用的极细同轴线 结构/线径示意参考图:2_SC.jpg

4、日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束 生产工艺流程简述
线束准备的主要过程:
8 - Gif_A.gif

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上,并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳,焊接所需的区域以完成公座线束
首先,对极细同轴线进行预处理,以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程,提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。


其次,将电缆外层导体焊接于连接器外壳,电缆外层导体通过连接器与PCB板电气连接,以获得良好的接地特性。

9_A sc.jpg

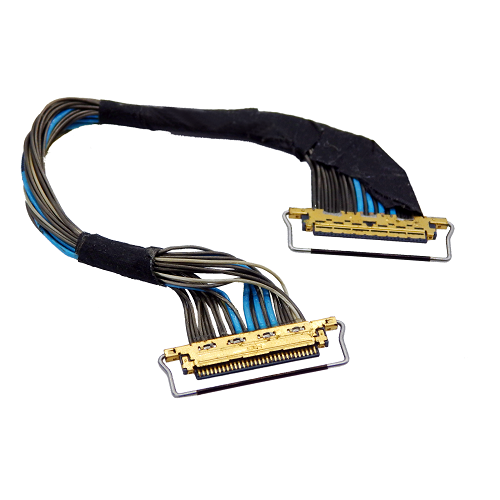

5、日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束 产品实物图片(图片仅供参考)


6、日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束 此产品生产/销售商:

联邦电子产品网-生产/销售日本I-PEX|CABLINE®-CA/20633系列|10P/12P/20P/30P/40P/50P/60P极细同轴线束以及所使用的连接器 料号/型号清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们。
