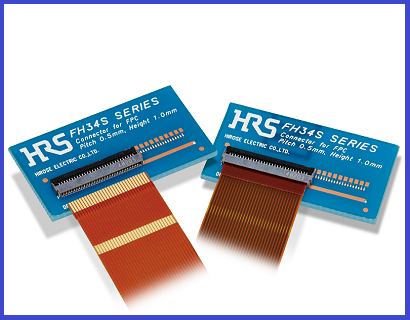

兼容/替代HRS|广濑|Hirose|广濑连接器|FH34SRJ-8S-0.5SH FPC/FFC连接器是一款：0.5mm
间距，1.0mm 高度，上下触点背翻式 FPC/FFC 连接器;其主要特性和优点是：1. 扁平式 0.5 毫米间距，上下触点连接器 ;2.
FH34SRJ : 背面翻转和独特的触点设计大大提高了 FPC 保持力;3. FH34D : 带接片的 FPC/FFC 并提高了 FPC
保持力;4. 高速传输;5. 开锁交货;6. 轻松插入 FPC/FFC;7. 与 0.3 毫米厚的 FPC/FFC 兼容;8.
连接器下表面无图案禁区.（过模设计）;9. 无卤素;10. 自动安装.【联邦电子产品网提供HRS|广濑|Hirose|广濑连接器|FH34SRJ-8S-0.5SH FPC/FFC连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|FH34系列连接器 FPC/FFC连接器产品相关规格与参数:
| 连接器类型 | 插座 | 安装间距 | 0.5 mm |
| 连接器长度(间距方向) | 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 17.0, 18.0, 19.0, 22.0, 24.5, 27.0 mm | 连接器高度 | 1.0 mm |
| 连接器宽度(纵向) | 3.8 mm | 接触点位置 | 上下接点 |
| ZIF/Non-O ZIF/LIF | ZIF | 推荐的FFC/FPC | FPC/FFC连接器 |
| FPC/FFC插入方向 | 水平 | 可动片方向 | 背 |
| PIN数 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 | 其他PIN数 | |
| 开口间距 | 0.5 mm | (安装部分)列数 | 1 |
| 传输规格 | USB3.1, eDP, MIPI, SATA, PCIe Gen 3, MIPI D-PHY, eDP1.3 | 传输速度 | 10.0 Gbps |
| (Max)使用温度范围 | 105 ℃ | (Min.)使用温度范围 | -55 ℃ |
| (AC)额定电压 | AC 50.0 V | (DC)额定电压 | DC 50.0 V |
| 额定电流 | 0.5 A |
------------------------------------------------------------------------------------------------

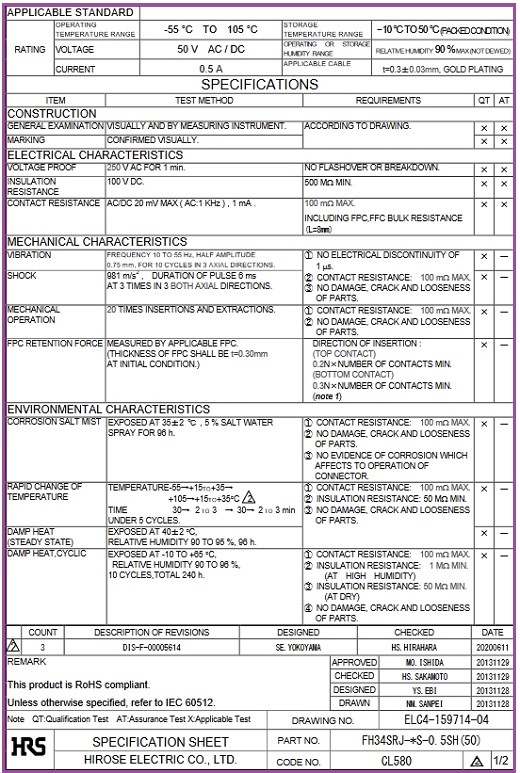

2、兼容/替代HRS|广濑连接器|Hirose|FH34系列连接器 FPC/FFC连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|FH34系列连接器 FPC/FFC连接器产品料号/型号清单：
| FH34SRJ-4S-0.5SH | FH34SRJ-22S-0.5SH | FH34SRJ-20S-0.5SH | FH34SRJ-50S-0.5SH | FH34D-12S-0.5SH |
| FH34SRJ-5S-0.5SH | FH34SRJ-14S-0.5SH | FH34SRJ-30S-0.5SH | FH34SRJ-11S-0.5SH | FH34D-14S-0.5SH |
| FH34SRJ-6S-0.5SH | FH34SRJ-24S-0.5SH | FH34SRJ-32S-0.5SH | FH34D-4S-0.5SH | FH34D-16S-0.5SH |
| FH34SRJ-7S-0.5SH | FH34SRJ-16S-0.5SH | FH34SRJ-34S-0.5SH | FH34D-6S-0.5SH | FH34D-20S-0.5SH |
| FH34SRJ-8S-0.5SH | FH34SRJ-26S-0.5SH | FH34SRJ-40S-0.5S | FH34D-8S-0.5SH | FH34D-24S-0.5SH |
| FH34SRJ-9S-0.5SH | FH34SRJ-18S-0.5SH | FH34SRJ-45S-0.5SH | FH34D-10S-0.5SH | FH34D-30S-0.5SH |
| FH34SRJ-10S-0.5SH | FH34SRJ-12S-0.5SH |
------------------------------------------------------------------------------------------------
