分类：连接器产品

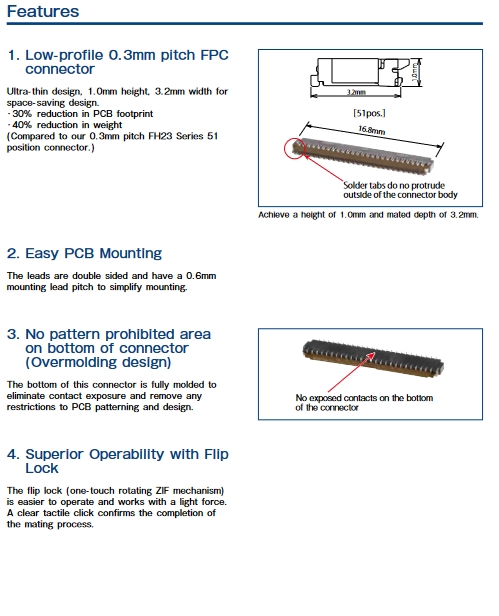

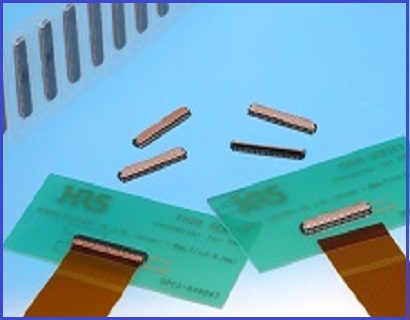

兼容/替代HRS|广濑|Hirose|广濑连接器|HRS|FH26W-13S-0.3SHW FPC 连接器是一款：0.3 毫米间距，1.0 毫米高度 FPC 连接器；其主要特性和优点是：1. 低间距 0.3mm FPC 连接器超薄设计，高度 1.0mm，宽度 3.2mm，节省设计空间；PCB 基底面减少 30%；重量减轻 40%(与 0.3mm 间距的 FH23 系列 51 重量减轻 40%（与我们的 0.3mm 间距 FH23 系列 51 位置连接器相比。）2.便于 PCB 安装，便于 PCB 安装，引线为双面设计，安装引线间距为 0.6mm，简化了安装；安装引线间距为 0.6mm，简化了安装。3. 连接器底部无图案禁区（超模压设计）；该连接器底部完全模压，以消除接触裸露，并去除任何图案禁区（超模压设计）；接触，消除了对 PCB 图形和设计的任何对 PCB 图形和设计的限制。4. 翻转锁定 锁翻转锁（一键式旋转 ZIF 机构） 更易于操作，只需轻轻用力即可。清晰的 "咔嗒 "声标志着插配过程的完成接合过程。【联邦电子产品网提供HRS|广濑|Hirose|广濑连接器|FH26W-13S-0.3SHW FPC连接器替代品】.
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|FH26系列连接器 FPC连接器产品相关规格与参数:
| Item | Speciffcation | Conditions |
| Insulation Resistance | 50M Q Min. | 100V DC |
| Withstanding Voltage | No flashover or insulation breakdown. | 90V AC for 1 min. |
| Contact Resistance | 100m Q Max.Including FPC conductor resistance | 1mA |
| Mating Durability (Insertion/Withdrawal) | Contact resistance : 100m Q MaxNo damage, cracks, or parts dislocation. | 10 cycles |
| Vibration | No electrical discontinuity of 1 u s or moreContact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Frequency : 10 to 55 Hzsingle amplitude of 0.75mm,10 cycles, 3 directions. |
| Shock | No electrical discontinuity of 1 u s. Min.Contact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Acceleration of 981 m/s?6 ms duration, sine half-wave waveform.3 cycles in each of the 3 axis |
| Humidity(Steady State) | Contact resistance :100m Q MaxInsulation resistance : 50M Q MinNo affect on appearance or performance. | 96 hours at temperature of 40 士 2C and humidity of90% to 95%. |
| Temperature Cycle | Contact resistance : 100m Q MaxInsulation resistance : 50M Q Min.No damage, cracks, or parts looseness. | Temperature : -55C-+15C to 35C- +85C++15C to +35C Time : 30 - 2 to 3 - 30 - 2 to 3 (Minutes)5 cycles |
| Resistance to Soldering Heat | No deformation of components affectingperformance. | Reflow : At the recommended temperature profileManual soldering: 350C +/-10C for 51 seconds |
------------------------------------------------------------------------------------------------
2、兼容/替代HRS|广濑连接器|Hirose|FH26系列连接器 FPC连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|FH26系列连接器 FPC连接器产品料号/型号清单：
| FH26W-13S-0.3SHW | FH26W-19S-0.3SHW | FH26W-25S-0.3SHW | FH26W-31S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-21S-0.3SHW | FH26W-27S-0.3SHW | FH26W-33S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-23S-0.3SHW | FH26W-29S-0.3SHW | FH26W-35S-0.3SHW |
------------------------------------------------------------------------------------------------
4、FPC 连接器-提供兼容HRS|FH26W-13S-0.3SHW FPC 连接器替代品 此产品销售商：
联邦电子产品网--代理销售提供【FPC 连接器-提供兼容HRS|FH26W-13S-0.3SHW FPC 连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
①、联邦电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
