连接器|莫仕|莫仕连接器所生产的2.50mm间距Mini-Lock
线对板/线对线连接器是一款：完全遮盖的多功能线对板/线对线系统,可用于广泛的 2.50
毫米间距工业标准应用,包括直式和直角接头;Mini-Lock线对板连接器系列端子间距为2.50毫米,Mini-Lock线对板连接器系列产品长期畅销，
是许多应用场合的理想选择。Mini-Lock 线对板/线对线 2.50 毫米间距系统是一款久经验证的多功能产品，具有
TPA、压力锁紧、灼热丝等多种功能，可满足各种行业需求;Mini-Lock
线对板连接器系统所包含的具体产品系列为：15137系列|50752系列|51163系列|51164系列|53375系列|53426系列|53476系列|53517系列|57391系列|79758系列.

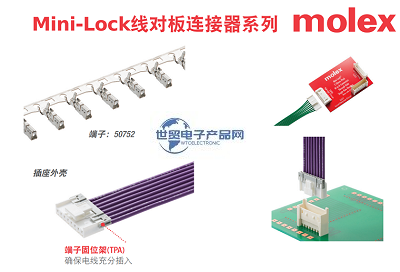

1、Molex|Molex 连接器|莫仕|莫仕连接器-Mini-Lock 线对板连接器系统产品选型表(图片仅供参考)：
 |  |  |  |
| 端子 | 插座外壳 | 垂直针座/表面贴装 | 直接通孔插座头 |
 |  |  |  |
| 直角针座/表面贴装 | 直角穿孔式插座头 | 成品电缆组件 | 预压接引线 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 连接器|莫仕|莫仕连接器-Mini-Lock 线对板连接器系统产品相关电气性能及参数：
| Mini-Lock线对板连接器系列 | |
| 电气参数 | 参考信息 |
| 电压（更大值）：250伏 | 包装： |
| 电流（更大值）：3.5安（20 AWG） | 压接端子50752采用卷轴包装 |
| 接点电阻（更大值）：20毫欧 | 51163 Rec HSG线壳和51164 TPA端子固位架采用袋装 |
| 介质耐压：1000伏交流 /1分钟 | 53517底座采用托盘包装 |
| 绝缘电阻（最小值）：1000兆欧 | UL文件编号：E29179 |
| 机械参数 | CSA文件编号：LR19980 |
| 接点插入力（更大值）：9.8牛 | 对配器件：53517 |
| 接点对外壳的抓握力（最小值）：14.7牛 | 配套器件：51163,51164 |
| 对配力（更大值）：58.8牛（8路） | 所用端子：50752 |
| 拔脱力（最小值）：7.9牛（8路） | 设计计量单位：毫米 |
| 可插拔次数（更大值）：30次 | 是否符合RoHS标准：是 |
| 物理参数 | 是否无卤素：否 |
| 外壳： | 是否符合灼热丝标准：是 |
| PBTP UL94V-0（51163,51164） | |
| PA66 UL94V-0（53517） | |
| 接点：铜合金 | |
| 电镀：预镀锡 | |
| 接触部位（最小值）：0.9微米 | |
| 底座针脚：磷青铜 | |
| 电镀：预镀锡 | |
| 接触部位（最小值）：1.0微米 | |
| 工作温度：-40至+ 105摄氏度 | |
------------------------------------------------------------------------------------------------
3、Molex|Molex 连接器|莫仕|莫仕连接器-Mini-Lock 线对板连接器系统产品主要料号/型号：
| Mini-Lock 线对板连接器系统--15137系列 | ||||
| 151370200 | 151370302 | 151370405 | 151370600 | 151370702 |
| 151370201 | 151370303 | 151370406 | 151370601 | 151370703 |
| 151370202 | 151370305 | 151370500 | 151370602 | 151370705 |
| 151370203 | 151370306 | 151370501 | 151370603 | 151370706 |
| 151370205 | 151370400 | 151370502 | 151370605 | 151370803 |
| 151370206 | 151370401 | 151370503 | 151370606 | 151370903 |
| 151370300 | 151370402 | 151370505 | 151370700 | 151371003 |
| 151370301 | 151370403 | 151370506 | 151370701 | 151371103 |
| Mini-Lock 线对板连接器系统--50752系列|79758系列 | ||||
| 507528200 | 507528400 | 797582147 | 797582148 | |
| Mini-Lock 线对板连接器系统--51163系列 | ||||
| 511630200 | 511630500 | 511630800 | 511631100 | 511631400 |
| 511630300 | 511630600 | 511630900 | 511631200 | 511631500 |
| 511630400 | 511630700 | 511631000 | 511631300 | |
| Mini-Lock 线对板连接器系统--53375系列 | ||||
| 533750210 | 533750510 | 533750810 | 533751110 | 533751410 |
| 533750310 | 533750610 | 533750910 | 533751210 | 533751510 |
| 533750410 | 533750710 | 533751010 | 533751310 | |
| Mini-Lock 线对板连接器系统--53426系列 | ||||
| 534260210 | 534260810 | 534261410 | 534269060 | 534269120 |
| 534260310 | 534260910 | 534261510 | 534269070 | 534269130 |
| 534260410 | 534261010 | 534269020 | 534269080 | 534269140 |
| 534260510 | 534261110 | 534269030 | 534269090 | 534269150 |
| 534260610 | 534261210 | 534269040 | 534269100 | 534269110 |
| 534260710 | 534261310 | 534269050 | ||
| Mini-Lock 线对板连接器系统--53476系列 | ||||
| 534760210 | 534760510 | 534760810 | 534761110 | 534761410 |
| 534760310 | 534760610 | 534760910 | 534761210 | 534761510 |
| 534760410 | 534760710 | 534761010 | 534761310 | |
| Mini-Lock 线对板连接器系统--53517系列 | ||||
| 535170230 | 535170530 | 535170830 | 535171130 | 535171430 |
| 535170330 | 535170630 | 535170930 | 535171230 | 535171530 |
| 535170430 | 535170730 | 535171030 | 535171330 | |
------------------------------------------------------------------------------------------------
4、MOLEX 连接器--Molex|莫仕|莫仕连接器-Mini-Lock 线对板连接器 此产品销售商：
联邦电子产品网--代理销售【Molex连接器--Molex|莫仕|莫仕连接器-Mini-Lock 线对板连接器】以及第3项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
