分类：连接器产品
Molex|Molex 连接器|莫仕|莫仕连接器所生产的Nano-Fit系列电源连接器是一款：Nano-Fit 电源连接器是目前市面上完全隔离的最小接头，能够满足客户的电源需求，同时在小封装内提供端子保护;Nano-Fit 电源连接器提供了受全方位保护的插头端子，小间距尺寸的颜色编码/键控选项确保了正确的插配和精准的端子位置保证 (TPA)，以减少端子脱离；提供线对板和线对线配置;在端子外露的接头（连接器容易损坏）与全隔离大接头（空间占用过大）之间，电源应用客户面临抉择。紧凑型 Nano-Fit 电源连接器为设计工程师提供小型封装全保护接头端子。当设计工程师在一块印刷电路板上使用多个电路尺寸相同的接头时，装配就会变得复杂，因为有可能将插座插配到错误的接头。Nano-Fit 电源连接器提供多种机械键控选项，使客户能够降低错插风险，同时通过颜色编码逻辑提高装配速度。Nano-Fit电源连接器以2.50毫米端子间距结构连接高达8.0安培电流的电路，同时还采用防错配结构以及防止端子回退脱出的端子固位架（TPA）.Nano-Fit 电源连接器所包含的具体系列为：45130系列|79758系列|105300系列|105307系列|105308系列|105309系列|105310系列|105311系列|105312系列|105313系列|105314系列|105316系列|105325系列|105405系列|105429系列|105430系列|105431系列|145130系列|200277系列|201444系列|201447系列|204748系列|207121系列|207127系列|207129系列|214552系列|245130系列.S
1、Molex|Molex 连接器|莫仕|莫仕连接器-Nano-Fit系列电源连接器系统产品选型表(图片仅供参考)：
 |  |  |  |
| 单排系统压接端子 | 单排系统插座 | 单排系统插头 | 单排系统插座头 |
 |  |  |  |
| 双排系统压接端子 | 双排系统插座 | 双排系统插头 | 双排系统插座头 |
 |  |  | |
| TPA 固定器 | 预压接引线 | 成品电缆组件 |
------------------------------------------------------------------------------------------------

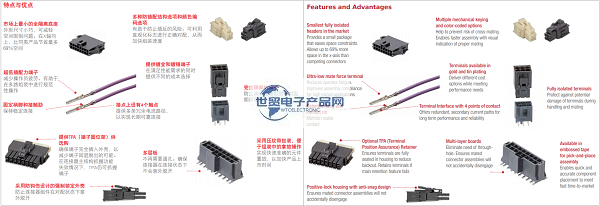

2、Molex|Molex 连接器|莫仕|莫仕连接器-Nano-Fit系列电源连接器系统产品相关规格和电气性能及参数：
| Nano-Fit系列电源连接器系统产品相关特性和优点以及电气性能和参数 | |
| 特性和优点： | 电气参数 |
| 市场上尺寸最小的全隔离接头 | 电压（更大值）：250伏 |
| PCB 空间节省高达 69% | 电流（更大值）：8.0安 |
| 可选 TPA（端子位置保证）固定器 | 接触电阻：整个使用年限内变化10毫欧 |
| 确保端子在外壳内完全固定，减少端子脱离情况 | 绝缘耐压：1500伏 |
| 如果主要固定功能失效，仍可固定端子 | 绝缘电阻：1000兆欧 |
| 压力锁紧外壳，采用防刮设计 | 机械参数 |
| 确保对插连接器组件不会意外脱离 | 接点插入力：2.5牛 |
| 听见咔嗒一声，表示插配完成 | 接点对外壳的抓握力：27牛 |
| 防止闩锁因刮线而受损 | 对电路板的插入力：5牛 |
| 端子接口四点接触 | 对配力：3牛 |
| 提供冗余的次级电流路径，实现长期的电气性能和可靠性 | 拔脱力：3牛 |
| SMT 版本无需通孔，因此可实现多层板的使用 | 耐久性（最小值）：20次，镀锡； |
| 可在空间受限的 PCB 上打开空间 | 50次，镀金 |
| 可通过使用具有更少钻孔的更小 PCB 来降低成本 | 可插拔次数：20次（镀锡），50次 |
| 端子和接头可提供镀金和镀锡选择 | （镀金） |
| 提供不同的成本选项，同时满足性能需求 | 物理参数 |
| 多种机械键控和颜色编码选项 | 外壳： |
| 可使用电路相同的多个连接器，几乎不存在错插可能性 | 插座：尼龙UL 94V-0 |
| 颜色编码为连接器正确插接提供视觉指示，可提高装配速度 | 底座：LCP UL 94V-0 |
| 端子插入力超低 | 接点：高导电铜 |
| 针对高电路应用减轻操作疲劳，改善装配合格性 | 电镀： |
| 完全隔离的端子 | 接点部位 - |
| 在取放和插接期间防止接头和插座端子受损 | 镀锡或381微米（15微英寸）镀金或762微 |
| 固定锁柄和触点加强筋 | 米 |
| 维持稳定接触 | （30微英寸）镀金 |
| SMT 接头可提供较短的电通路 | 焊脚部位 – 镀锡 |
| 提供的信号完整性性能 | 底层电镀 – 镀镍 |
| 参考信息 | 电路板厚度：1.60和2.40毫米 |
| 包装 | 工作温度：-40至+ 105摄氏度（镀锡）， |
| 端子 - 卷盘包装 | -40至+ 115摄氏度（镀金） |
| 底座 - 纸盘、压纹带和卷盘 | |
| 插座 - 袋装 | |
| UL档案编号：E29179 | |
| CSA档案编号：LR19980 | |
| 对配器件：仅对配Nano-Fit连接器和插座 – 不与其它品牌产品对配 | |
| 配套器件：仅配套Nano-Fit端子和TPA固位架 – 不与其它品牌产品配套 | |
| 所用端子：卷盘包装 | |
| 设计计量单位：毫米 | |
| 是否符合RoHS标准：是 | |
| 是否无卤素：是 | |
| 是否符合灼热丝测试要求：是 | |
------------------------------------------------------------------------------------------------
3、Molex|Molex 连接器|莫仕|莫仕连接器-Nano-Fit系列电源连接器系统产品主要料号/型号：
| Nano-Fit系列电源连接器--105405系列(部分产品料号) | ||||
| 1054051104 | 1054051112 | 1054051206 | 1054051214 | 1054051308 |
| 1054051106 | 1054051114 | 1054051208 | 1054051216 | 1054051310 |
| 1054051108 | 1054051116 | 1054051210 | 1054051304 | 1054051312 |
| 1054051110 | 1054051204 | 1054051212 | 1054051306 | 1054051314 |
| Nano-Fit系列电源连接器--105307系列 | ||||
| 1053071202 | 1053071205 | 1053071208 | 1053072204 | 1053072207 |
| 1053071203 | 1053071206 | 1053072202 | 1053072205 | 1053072208 |
| 1053071204 | 1053071207 | 1053072203 | 1053072206 | |
| Nano-Fit系列电源连接器--105308系列 | ||||
| 1053081204 | 1053081210 | 1053081216 | 1053082208 | 1053082214 |
| 1053081206 | 1053081212 | 1053082204 | 1053082210 | 1053082216 |
| 1053081208 | 1053081214 | 1053082206 | 1053082212 | |
| Nano-Fit系列电源连接器--105309系列(部分产品料号) | ||||
| 1053091102 | 1053091106 | 1053091203 | 1053091207 | 1053091304 |
| 1053091103 | 1053091107 | 1053091204 | 1053091208 | 1053091305 |
| 1053091104 | 1053091108 | 1053091205 | 1053091302 | 1053091306 |
| 1053091105 | 1053091202 | 1053091206 | 1053091303 | 1053091307 |
| Nano-Fit系列电源连接器--105310系列(部分产品料号) | ||||
| 1053101104 | 1053101112 | 1053101206 | 1053101214 | 1053101308 |
| 1053101106 | 1053101114 | 1053101208 | 1053101216 | 1053101310 |
| 1053101108 | 1053101116 | 1053101210 | 1053101304 | 1053101312 |
| 1053101110 | 1053101204 | 1053101212 | 1053101306 | 1053101314 |
| Nano-Fit系列电源连接器--105311系列(部分产品料号) | ||||
| 1053111102 | 1053111106 | 1053111203 | 1053111207 | 1053111304 |
| 1053111103 | 1053111107 | 1053111204 | 1053111208 | 1053111305 |
| 1053111104 | 1053111108 | 1053111205 | 1053111302 | 1053111306 |
| 1053111105 | 1053111202 | 1053111206 | 1053111303 | 1053111307 |
| Nano-Fit系列电源连接器--105312系列(部分产品料号) | ||||
| 1053121104 | 1053121112 | 1053121206 | 1053121214 | 1053121308 |
| 1053121106 | 1053121114 | 1053121208 | 1053121216 | 1053121310 |
| 1053121108 | 1053121116 | 1053121210 | 1053121304 | 1053121312 |
| 1053121110 | 1053121204 | 1053121212 | 1053121306 | 1053121314 |
| Nano-Fit系列电源连接器--105313系列(部分产品料号) | ||||
| 1053131102 | 1053131106 | 1053131203 | 1053131207 | 1053131304 |
| 1053131103 | 1053131107 | 1053131204 | 1053131208 | 1053131305 |
| 1053131104 | 1053131108 | 1053131205 | 1053131302 | 1053131306 |
| 1053131105 | 1053131202 | 1053131206 | 1053131303 | 1053131307 |
| Nano-Fit系列电源连接器--105314系列(部分产品料号) | ||||
| 1053141104 | 1053141112 | 1053141206 | 1053141214 | 1053141308 |
| 1053141106 | 1053141114 | 1053141208 | 1053141216 | 1053141310 |
| 1053141108 | 1053141116 | 1053141210 | 1053141304 | 1053141312 |
| 1053141110 | 1053141204 | 1053141212 | 1053141306 | 1053141314 |
------------------------------------------------------------------------------------------------
4、MOLEX 连接器--Molex|莫仕|莫仕连接器-Nano-Fit系列电源连接器 此产品销售商：
联邦电子产品网--代理销售【Molex连接器--Molex|莫仕|莫仕连接器-Nano-Fit系列电源连接器】以及第3项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
