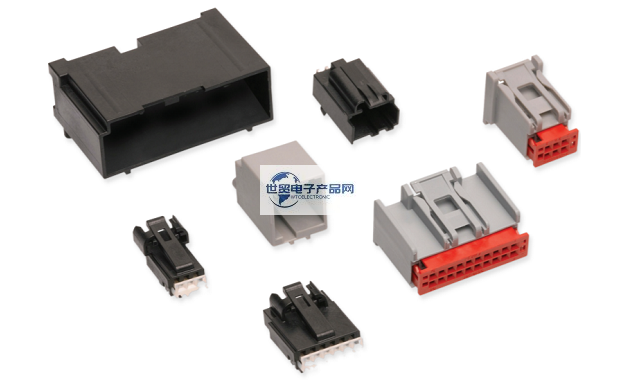

Molex|Molex 连接器|莫仕|莫仕连接器所生产的H-DAC64非密封式连接器是一款：H-DAC64非密封式连接器系统防斜插连接器具备占用空间最小的特点并符合
USCAR 性能要求，对比同类非密封式 USCAR 级 2 竞争产品可提供更多空间并节省成本。H-DAC 64
连接器系统提供了单排和双排选项，旨在实现节省空间的替代方案并满足所有非密封性 USCAR-2 2 级要求。压力锁紧可确保正确插配，而 TPA
则可稳固端子。单排连接器系统由垂直和直角、4 条电路的接头、插针及插孔式直插连接器构成，可提供 3 至 6
条电路的配置。每个端子都可支持低信号和高达 10.0A 的低功耗应用。双排连接器系统可提供 6 至 20 条电路的配置以及 24
路混合连接器。每个端子都可支持低信号和高达 7.0A
的低功耗应用。H-DAC64非密封式连接器系统包含的系列为：30700系列|30968系列|31067系列|31068系列|31072系列|31073系列|31100系列|31101系列.
------------------------------------------------------------------------------------------------
1、Molex|Molex 连接器|莫仕|莫仕连接器-H-DAC64非密封式连接器系统产品选型表(图片仅供参考)：
 |  |  |  |
| 单排线对线外壳 | 单排线对板外壳 | 单排PCB 插座头 | 双排线对线外壳 |
 |  |  |  |
| 双排线对板外壳 | 双排混合型外壳 | 双排PCB 插座头 | 端子 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 连接器|莫仕|莫仕连接器-H-DAC64非密封式连接器系统产品相关规格和电气性能及参数：
| H-DAC64非密封式连接器产品相关特性和优点以及电气性能和参数 | |
| 特性和优点： | 机械参数/电气参数 |
| 防斜插外壳 | 插入力：小于45牛顿 |
| 预防引脚意外弯曲 | 拔脱力：小于45牛顿 |
| TPA 部件 | 连接器保持力（主锁装置）： |
| 增加终端稳固性 | 110牛顿（最小值） |
| 可选的卡槽部件 | 接脚对塑壳的抓握力： |
| 卡槽可通过提供可选定向卡子附件辅助车辆路径规划 | 30牛顿（最小值） |
| 电路尺寸：6 – 20 和 24 路混合（双排） | 接脚插入塑壳的力： |
| 多种产品采用高多空化加工方法以满足客户需求 | 30牛顿（更大值） |
| 以标准 USCAR 配色方案（黑色、灰色、棕色）提供三种极性选项 | 连接器插接声响大小： |
| 颜色差异可在装配过程中为操作员提供视觉辅助以降低插配不正确极性的可能性 | 超过环境7分贝 |
| 压力锁紧在插配过程中可听到“咔嗒”声 | 防误插结构的效力： |
| 为操作员提供反馈以确保插配系统在高振动系统中的稳固性。 | 100牛顿（最小值）。 |
| 电路尺寸：1x3、1x4、1x5 和 1x6（单排） | 耐用性（10次插拔后的接触电阻）： |
| 多种产品采用高多空化加工方法以满足客户需求 | 20毫欧（更大值） |
| 参考信息 | 热冲击下的接触电阻（2类，100次冲 |
| 包装： | 击）：20毫欧（更大值） |
| 公型和母型端子线对线连接器塑壳 — | 振动/机械冲击下的接触电阻（2级）： |
| 散装（袋装） | 20毫欧（更大值） |
| 插座 -托盘包装 | 温度/湿度周期变化下的接触电阻（2级）： |
| 对配器件： | 20毫欧（更大值） |
| 在31067、31068、31072及31073 | 暴露于高温下的接触电阻（2级）： |
| 这些类似的单排母型端子插头中，每种插 | 20毫欧（更大值）。 |
| 头对配电路数量相同的母型端子插座。 | 电气参数 |
| 单排端子4路插座（31100和31101系 | 电压（更大值）：500伏直流 |
| 列）对配4路母型插头（31068系列） | 电流（更大值）：10安 |
| 配套器件： | 接触电阻（更大值）： |
| — 泰科GET公型和母型端子 | 20毫欧 |
| 供应商部件编号： | 介质耐电压： |
| 1393366-1（压接AWG18至20号线） | 500伏直流 |
| 1393367-1（压接AWG22号线） | 绝缘电阻（最小值）： |
| 压接工具：泰科电子压接工具 | 20兆欧 |
| 设计计量单位：毫米 | 物理参数 |
| （更多细节，请参阅PS-31100-0001） | |
| 塑壳：填充30玻纤的SPS增强型塑料 | |
| 接脚材料：铜合金 | |
| 电镀： | |
| 表层电镀：整体镀锡 | |
| 底层电镀：整体镀镍 | |
| 工作温度：-40至+100摄氏度 | |
------------------------------------------------------------------------------------------------
