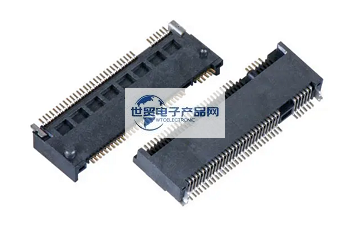

泰科|TE连接器|TE|泰科连接器所生产的M.2(NGFF)插槽卡缘连接器是一款：M.2下一代规格
(NGFF)
产品线就尺寸和体积来说，是从迷你卡和半迷你卡到更小外形的自然过渡。WiFi、蓝牙、全球导航卫星系统、近场通讯、混合数字无线电、无线吉比特联盟
(WiGig)、无线广域网和固态存储设备。它还添加功能到 PCIe Gen 3、SATA 3、SATA I/O 和 USB 3.0
中。新型的小规格产品将应用于未来的纤薄设备。M.2(NGFF)连接器产品主要特性为：带有 67 个位置的 0.5mm
间距、适用于单面和双面模块、提供针对模块卡的多种键控选项、支持 PCI Express 3.0、USB 3.0 和 SATA
3.0、高度、位置、设计和键控方面的选择、有多种高度可选；随着市场趋向更纤薄的解决方案，TE Connectivity’s (TE)也会将
M.2 (NGFF) 产品从 PCI express 小型卡自然过渡到更小的标准化规格。
------------------------------------------------------------------------------------------------

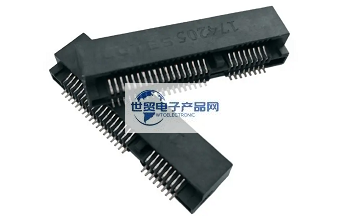

1、泰科|TE连接器|TE|泰科连接器--M.2(NGFF)插槽卡缘连接器产品相关产品概况和性能及规格描述：
M.2(NGFF)连接器产品系列是从Mini
Card和Half Mini Card向更小规格尺寸和体积产品的自然转变。它支持多功能插入卡模块，包括: WiFi、
蓝牙、全球导航卫星系统、近场通讯、混合数字广播、无线千兆位联盟(WiGig).无线广域网和固态存储设备，还可以向PCle Gen3、SATA
3、SATA /O和USB3添加更多功能。这种新的更小规格连接器适用于新型纤薄平台中的应用。
| 产品类型特性： | 机械附件： |
| 连接器系统 板对板 | 连接器安装类型 板安装 |
| 可密封 否 | 壳体特性： |
| 连接器和端子端接到 印刷电路板 | 壳体颜色 黑色 |
| 结构特性： | 外壳材料 高温热塑塑料 |
| PCB 安装方向 直角 | 中心线（间距） .5 mm [ .02 in ] |
| 行数 2 | 尺寸： |
| 键控代码 A, B, E, M | 连接器宽度 8.7 mm [ .343 in ] |
| 位数 67 | 连接器高度 (mm) 2.25, 3.2, 4.2 |
| 电气特征： | 连接器高度 (in) .089, .126, .165 |
| 工作电压 (VAC) 50 | 连接器长度 21.9 mm [ .862 in ] |
| 接触件特性： | 使用环境： |
| 端子基材 铜合金 | 工作温度范围 (°C) -40 – 80, -40 – 85 |
| PCB 端子端接区域电镀材料 锡, 镀金 | 工作温度范围 (°F) -40 – 176, -40 – 185 |
| PCB 端子端接区域电镀材料表面涂层 哑光 | 操作/应用： |
| 端子接合区域电镀材料厚度 (µin) 3, 10, 15, 30 | 电路应用 电源 |
| 端子接触部电镀材料 金 | 包装特性： |
| 端子额定电流（更大值） (A) .5 | 封装方法 卷带包装, 卷带包装 |
| 端接特性： | |
| PCB 端接方法 表面贴装 |
------------------------------------------------------------------------------------------------

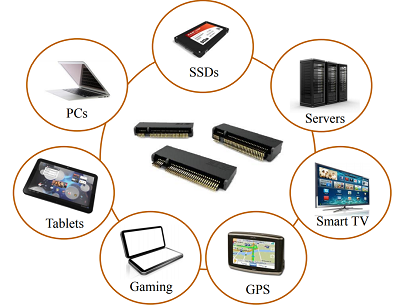

2、泰科|TE连接器|TE|泰科连接器--M.2(NGFF)插槽卡缘连接器产品部分应用用途：
------------------------------------------------------------------------------------------------
3、泰科|TE连接器|TE|泰科连接器--M.2(NGFF)插槽卡缘连接器产品主要型号/料号：
| 产品描述(1) | 产品料号/型号(1) | 产品描述(2) | 产品料号/型号(2) |
| SEMI HARD TRAY DDR SOCKET 200P | 1-1473005-1 | EMBOSS ASS'Y DDR SODIMM SOCKET | 1717254-1 |
| SEMI HARD TRAY DDR SOCKET 200P | 1473005-1 | EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1717254-4 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5 | 1473005-4 | EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1717379-4 |
| SEMI HARD TRAY DDR SOCKET 200P | 1473006-1 | SEMI-HARD TRAY DDR SODIMM SOCKET 200P 6 | 1717468-3 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 5 | 1473006-4 | SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6 | 1717468-4 |
| SEMI-HARD TRAY ASSY DDR 200P 5 | 1473149-1 | SEMI-HARD TRAY DDR2 SODIMM 4H STD (LATCH | 1746540-4 |
| SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H ST | 1473149-4 | SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 4 | 1827236-4 |
| SEMI-HARD TRAY ASSY DDR2 SODIMM 5.2H RV | 1473150-4 | DDR SODIMM SOCKET 200P 8H STD TYPE | 1827341-4 |
| SEMI-HARD TRAY ASS'Y FOR DDR S | 1565691-1 | SEMI-HARD TRAY DDR2 SODIMM 9.2H STD AMC | 1981284-4 |
| EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1565917-4 | SEMI-HARD TRAY ASSY DDR 200P VERTICAL | 2040910-1 |
| EMBOSS ASSY DDR2 SODIMM SOCKET 200P 5.2H | 1565918-4 | SEMI-HARD TRAY ASSY DDR2 200P VERTICAL | 2040910-2 |
| HARD TRAY ASS'Y DDR SODIMM SOC | 1612507-3 | EMBOSS DDR2 SODIMM 200P 4H STD | 292406-4 |
| DDR SODIMM SOCKET 200POS SEMI- | 1612618-1 | EMBOSS DDR2 SODIMM 200P 4H RVS | 292407-4 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 9 | 1612618-4 | SEMI-HARD TRAY DDR SODIMM 200P | 5-1612773-1 |
| SEMI-HARD TRAY DDR2 SODIMM SOCKET 200P 6 | 1612773-4 | SEMI-HARD TRAY DDR2 SODIMM 6.5H STD(HSG | 5-1746530-4 |
------------------------------------------------------------------------------------------------
4、TE 连接器-TE|泰科|泰科连接器--M.2(NGFF)插槽卡缘连接器 此产品销售商：
联邦电子产品网--代理销售【TE连接器-TE|泰科|泰科连接器--M.2(NGFF)插槽卡缘连接器】以及第3项内容中表格清单内的所有(料号/型号)连接器产品；我司还专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
①、联邦电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
