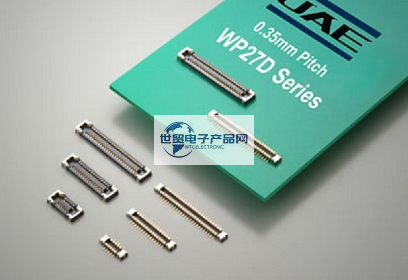

JAE|JAE连接器|日本航空电子|WP27D-P040VA3-R15000|0.35mm间距板对板(FPC)连接器产品是一款：0.35毫米间距的薄型堆叠型板对板(FPC)连接器，具有特殊的压紧功能，可用作电源端子，非常适合在智能手机等轻薄紧凑的信息通信设备中进行高密度安装。该产品的结构增加了对配合面的保护，以防止在连接器错位时施加力而损坏绝缘体。此外，压紧装置可用作高电流端子。 WP27D系列减少了标准连接器通常所需的端子数量，从而节省了电路板空间并提高了设计灵活性。其主要特点是：0.35毫米间距，2排，0.7毫米堆垛高度。 两个与3.0 A兼容的电源端子。 压紧结构增加了对配合面的保护，防止绝缘体损坏。(装甲) 两点接触设计，可抵抗扭曲应力。 提高了客户的可操作性，具有清晰的点击感。 接触结构确保高耐磨性和高接触可靠性。 无铅的。(触点上的镍阻挡层防止焊料芯吸。) 信号触点支持10 Gbps传输速率。 支持MIPI、USB3.1第二代和PCIe第三代传输。【联邦电子产品网提供兼容JAE|JAE连接器|WP27D-P040VA3-R15000|BTB连接器替代品】。
------------------------------------------------------------------------------------------------
1、JAE|JAE连接器|日本航空电子|WP27D-P040VA3-R15000|BTB连接器产品相关属性描述与规格：
| 产品属性： | 产品一般规格： | ||
| 类型 | 描述 | 针数 | 10, 24, 30, 34, 38, 40, 50, 54, 60 针 |
| 类别 | 连接器，互连器件 | 间距 | 0.35 mm, 2 列 |
| 矩形连接器 | 额定电流 | 信号端子：AC, DC 各0.3A/1每针, | |
| 阵列，边缘型，夹层式（板对板） | 電源端子：AC，DC各3.0A/1每针 | ||
| 原制造商 | JAE Electronics | 额定电压 | AC, DC 50 V |
| 系列 | WP27D | 接触电阻 | 信号端子：70 mΩ以下 (初期), |
| 包装 | 卷带（TR） | 電源端子：20 mΩ以下 (初期) | |
| 剪切带（CT） | 绝缘电阻 | 100 MΩ 以上(初期) | |
| Digi-Reel® 得捷定制卷带 | 耐电压 | AC 250 Vr.m.s. 1分钟 | |
| Product Status | 在售 | 综合插入力 | 1.5N x (n+4) 以下（n：芯数） |
| 连接器类型 | 插头，外罩触点 | 综合拔出力 | 0.15N x n 以上 (n：芯数） |
| 针位数 | 40 | 插拔寿命 | 30 次 |
| 间距 | 0.014"（0.35mm） | 使用温度范围 | -40 ℃ ~ +85 ℃ |
| 排数 | 2 | ||
| 安装类型 | 表面贴装型 | ||
| 特性 | 固定焊尾 | ||
| 触头表面处理 | 镀金 | ||
| 触头表面处理厚度 | 4.00µin（0.100µm） | ||
| 接合堆叠高度 | 0.7mm | ||
| 板上高度 | 0.022"（0.57mm） | ||
| 基本产品编号 | WP27D-P0 | ||
------------------------------------------------------------------------------------------------
