分类：连接器产品

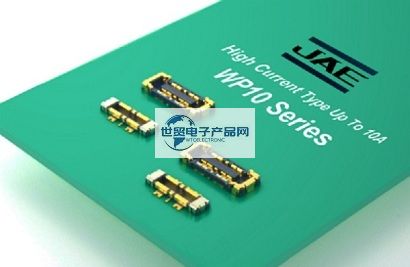

JAE|JAE连接器|日本航空电子|WP10-P002VA10-R15000|0.4mm间距板对板(FPC)连接器产品是一款：0.4毫米间距堆叠型板对板(FPC)连接器；WP10系列是一种堆叠式板对板(FPC)连接器，外形小巧，节省空间。它非常适合智能手机、可穿戴设备和平板电脑等紧凑型手持设备的电池连接等高电流连接领域。 本产品具有高电流兼容电源端子，允许10A的配电。此外，还有一种变体，通过结合使用电源端子和改进的压紧装置，可以支持高达12A的电流。具有锁定区域的压紧结构防止了在配合过程中对连接器的损坏，提高了客户的可操作性，并且还具有高拔出力以防止产品脱离。其主要特点是：0.40毫米间距，2排，0.7毫米堆垛高度，2.2毫米宽度 与10A电源兼容的电源端子(5.0A/引脚x 4引脚)。 12A变型可用于额外功率的改良压紧。 电源和信号端子的两点式结构设计可抵抗扭曲应力。 带锁定区域的铠装耐用压紧结构增强了保持力，并增加了对配合面的保护，以防止损坏塑料绝缘体。 提高了客户的可操作性，在配合过程中有清晰的点击感。 接触结构确保高耐磨性和高导电可靠性。 无铅的。(触点上的镍阻挡层。);其主要用途为：手机、智能手机、可穿戴设备、平板电脑、笔记本电脑和其他小型便携式设备。【联邦电子产品网提供兼容JAE|JAE连接器|WP10-P002VA10-R15000|0.4mm间距BTB连接器替代品】。
------------------------------------------------------------------------------------------------
1、JAE|JAE连接器|日本航空电子|WP10-P002VA10-R15000|BTB连接器产品相关属性描述与规格：
| 产品属性： | 产品一般规格： | ||
| 类型 | 描述 | 针数 | 2, 4 pos. (signal), 4 pos. (power), 2 pos. (Hold-down) |
| 类别 | 连接器，互连器件 | 间距 | 0.4 mm, 2 rows |
| 矩形连接器 | 额定电流 | Signal Terminal: AC, DC 0.4 A/pos. | |
| 阵列，边缘型，夹层式（板对板） | Power Supply Terminal: AC, DC 5.0 A/pos. | ||
| 原制造商 | JAE Electronics | Hold-down: AC, DC 2.0 A/pos. (Only for 12A products) | |
| 系列 | WP10 | 额定电压 | AC, DC 50 V |
| 包装 | 卷带（TR） | 接触电阻 (初期) | Signal Terminal: 20 milliohm max. |
| 剪切带（CT） | Power Supply Terminal: 5 milliohm max. | ||
| Digi-Reel® 得捷定制卷带 | Hold-down: 20 milliohm max. | ||
| Product Status | 在售 | 绝缘电阻 (初期) | 100 MΩ 以上 |
| 连接器类型 | 插头，外罩触点 | 耐电压 | AC 250 Vr.m.s. 1分钟 |
| 针位数 | 6（2 + 4 电源） | 综合插入力 | 40 N 以下 |
| 间距 | 0.016"（0.40mm） | 综合拔出力 | 10 N 以上 |
| 排数 | 2 | 插拔寿命 | 30 次 |
| 安装类型 | 表面贴装型 | 使用温度范围 | -40 ℃ ~ +85 ℃ |
| 特性 | 固定焊尾 | ||
| 触头表面处理 | 镀金 | ||
| 触头表面处理厚度 | - | ||
| 接合堆叠高度 | 0.7mm | ||
| 板上高度 | 0.023"（0.59mm） | ||
| 基本产品编号 | WP10-P00 | ||
------------------------------------------------------------------------------------------------
