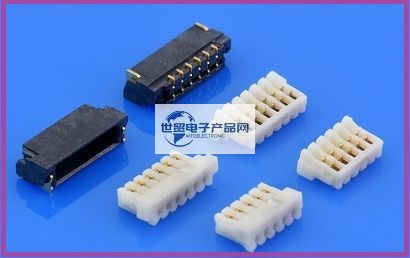

兼容/替代JST|JST连接器|日本压着端子|SUR系列连接器2P~22P|0.8mm间距IDC连接器公母座产品是一款：0.8mm间距/印刷电路板用连接器/压着、接插型；该产品是世界首创 0.8mm 间距的压接电路板对电线连接用连接器。侧装型的电路板封装高度为 1.75mm、进深为 3.9mm；顶装型的电路板封装高度为 3.9mm、进深为 2.2mm，实现了连接器的小型化。与间距为 1.0mm 的 SSR 连接器相比，电路板占据面积减少了 34%（侧装型）；其主要特点是：3 点夹紧结构、采用极细电线、函道结构、双 U 形插口压接部；间距：0.8mm，可提供的替代品Pin位 ：2~22P，产品颜色：白色 / 米黄色，产品材质：PA66 UL94V-0 / C5191，适用线材：AWG#32~36。【联邦电子产品网提供JST|JST连接器|日本压着端子|SUR系列连接器2P~22P|0.8mm间距IDC连接器公母座替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代JST|JST连接器|SUR系列连接器2P~22P|0.8mm间距IDC连接器公母座产品相关描述与参数：
| SUR CONNECTOR系列详情： | SUR CONNECTOR系列一般电气性能规格： | |
| 类型1: | 可拆开型 | ●额定电流 ： 0.5A AC/DC（使用 AWG#32 时），0.2A AC/DC（使用 AWG#36 时） |
| 类型2: | IDC式,超小型,低型面连接器 | ●额定电压 ：30V AC/DC |
| 间距： | 0.8 | ●使用温度范围 ：-25℃～ +85℃（含通电时的温度上升值） |
| 电流： | 0.5A (AWG #32) | ●接触电阻 ：初 期 /20mΩ 以下，环境试验后 /40mΩ 以下 |
| 0.2A (AWG#36) | ●绝缘电阻 ：100MΩ 以上 | |
| 特点： | ●耐电压 ：AC 200V/1 分钟 | |
| 类别名称： | 压接式连接器（线对板型） | ●适用电线范围 ：导体尺寸 /AWG#32、#36，芯线构成 /7 根绞合线、镀锡铜合金线，外皮外径 /φ0.39mm |
| 高度： | 0.8 | |
| 电压： | 30V | |
| 厚度： | ||
| 描述 : | 该产品是世界首创 0.8mm 间距的压接电路板对电线连接用连接器。 | |
| *尽管此带座插头具有与其配套插座的锁定功能，但护罩中没有会对真空夹紧设备产生不利影响的孔。 | ||
