JAE|日本航空电子推出JWP56DK系列带电源端子的小型堆叠式板对板FPC连接器

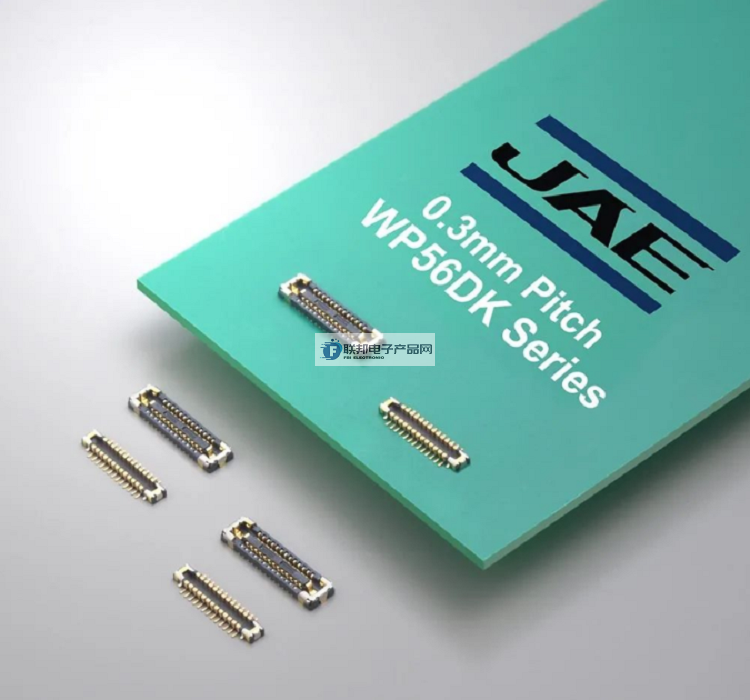

JAE的 "WP56DK系列" 带电源端子的小型堆叠式板对板(FPC)连接器，其端子间的间距为0.3mm，宽度为1.6mm，配接高度为0.6mm，属于目前业界最小的产品，可被广泛用于智能手表等小型可穿戴设备。

------------------------------------------------------------------------------------------------

1.JAE|日本航空电子生产的JWP56DK系列带电源端子的小型堆叠式板对板FPC连接器概要:

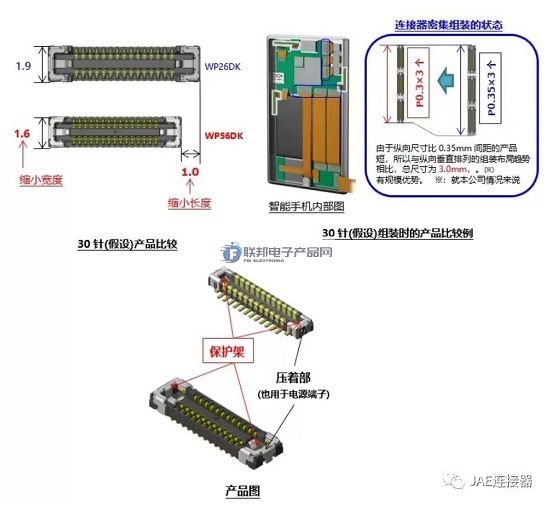

如今越来越流行的智能手表等小型智能可穿戴设备内部使用的电路板比智能手机等设备使用的电路板的组装面积更小，产品密度更高。随着未来设备功能的不断发展，安装密度会越来越大，因此连接器的需求越来越窄小。此外，随着智能手机中摄像头模块和其他设备数量的增加，智能手机内部的连接器组装空间也变得越来越紧密。在这样的背景下，JAE将 "WP56DK系列 "连接器加入到小型设备用板对板(FPC)连接器阵容中，这个系列将是业界最小的连接器系列之一，其间距为0.3mm，端子间宽度为1.6mm。该产品与传统的WP66DK系列（间距0.35mm，宽度1.6mm）相比，为了实现更高密度的安装空间，纵向上更短，间距窄了0.05mm，用于可穿戴设备。与从来品一样，将连接器两端的固定端子作为电源端子使用，更大可支持3A，从而减少了Pin数实现了小型化。与智能手机用的WP27D和WP26DK系列(间距0.35mm，宽度1.9mm)相比，本产品在纵向上缩短了1.0mm(假设30针的配置)，宽度上缩短了0.3mm，安装空间减少了27%。
此外，配合面和吸着部的模具部分都设有保护装置，以防止在配合过程中出现损坏。此外，保护硬件的导向结构提高了对准性，实现了良好的可操作性。

※压着：固定在板上的夹具
※FPC：Flexible Printed Circuits柔性电路板
※模具：在触点之间提供绝缘的塑料部分

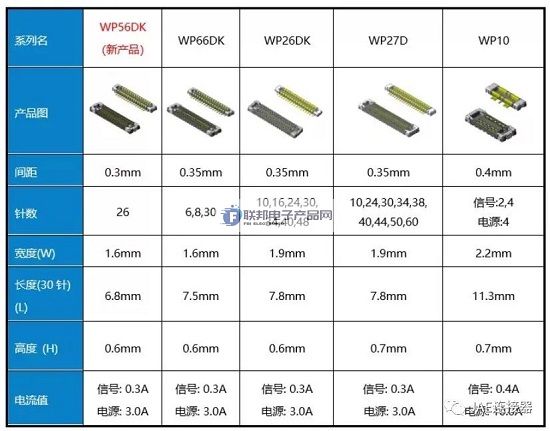

2.JAE|日本航空电子生产的JWP56DK系列带电源端子的小型堆叠式板对板FPC连接器产品阵容:

3.JAE|日本航空电子生产的JWP56DK系列带电源端子的小型堆叠式板对板FPC连接器适用市场：

智能手表，智能手机，可穿戴设备，平板电脑，笔记本电脑，数码相机，AR/VR头戴式显示器等其他小型便携式设备

4.JAE|日本航空电子生产的JWP56DK系列带电源端子的小型堆叠式板对板FPC连接器特点：

1.业界最小0.3mm端子间距
2.间距2排，堆叠高度0.6mm，产品宽度1.6mm
3.两个能够提供3A的电源端子
4.坚固的固定装置保护配合表面，防止模具破裂
5.坚固的结构与金属配件，以防止在安装过程中损坏抽吸部分
6.有嵌合音，保证完美的嵌合
7.两点接触结构，具有较高的接触可靠性和良好的记录
8.触点上的镍阻隔层可防止焊接上浮

------------------------------------------------------------------------------------------------
