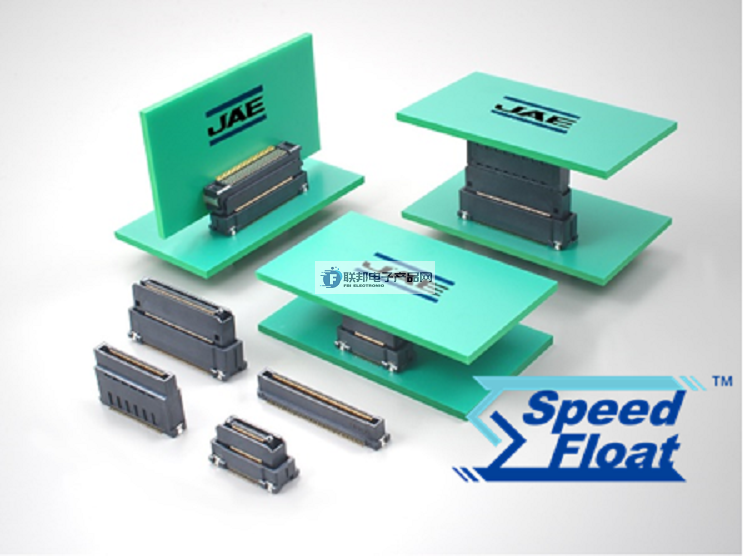

JAE|日本航空电子推出浮动式板对板AX01/MA01系列连接器

JAE(日本航空电子)工业扩大了其“AX01”和“MA01”系列室内用浮动式板对板连接器的种类，提供了8种针数类型(30至140针)和11种配接高度(8至30mm)的总共88种产品类型供广大客户新型选型，并已开始销售。

------------------------------------------------------------------------------------------------

1.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器概要:

近年来，为了提高生产效率和质量，节省人力，在生产线上使用机器人和自动化机器的情况已经愈发普遍。除了传统的板对板连接器外，为了支持机器人组装、确保抗震性和接触可靠性，浮动型板对板连接器的市场占有率也逐年上升。此外，随着工业设备市场的物联网化以及汽车市场的ADAS和自动驾驶的日益成熟，对信息处理的速度的要求也在不断提高，因此需要连接器相对应额可以进行高速传输。在此背景下，我们从2019年开始销售'AX01'系列的浮动式板对板连接器，该系列连接器具有高速传输(8Gbps+)和两点接触的有点，并支持自动组装，并且从2021年开始销售面向汽车应用的'MA01'系列连接器产品。目前该种类产品阵容有一些变化，在现有阵容的基础上增加了PIN数和高度的变化，目前共有88种模式可供选择，以满足广大客户的不同选型的需求。
AX01」「MA01」系列产品在XY方向设置了±0.5mm的浮动结构，可以很好的吸收安装和装配过程中的错位情况。加上镶入式结构，可适用于机器人装配工作。传统的固定型连接器存在的问题是很难使用多个板对板连接器在同一块板上进行连接，但浮动结构可以吸收安装偏差，使得使用多个连接器成为可能。此外，MA01系列的更高工作温度为125°C，可被完美的应用于汽车设备。异物和安装焊剂的应用对策的方面，通过两点式的接触结构，提高了接触的可靠性。同时，辊面接触消除了传统两点接触所存在的高插入和拔出力的问题，大大的提高了工作能力。此外，为了应对日益增长的高速传输需求，该产品实现了超过8Gbps的高速传输，相当于10GBASE-KR(*1)和PCIe Gen3(*2)。
*1：10GBASE-KR：万兆以太网，由IEEE定义的构建计算机网络的通信标准之一，规定了设备中印刷电路板之间的通信。
*2：PCIeGen3(PCI Express 3.0)：由PCI-SIG定义的计算机中使用的串行总线标准之一，支持8Gbps。

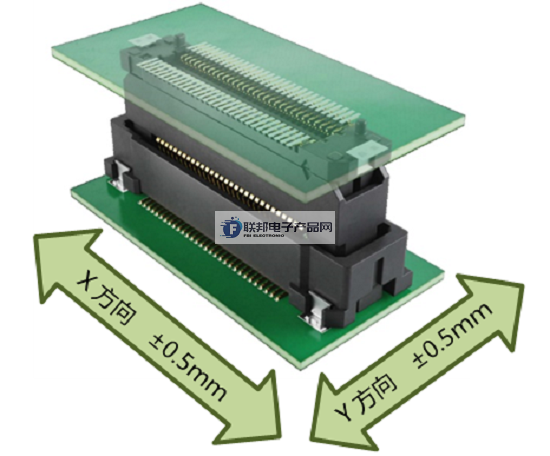

2.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器浮动数值:

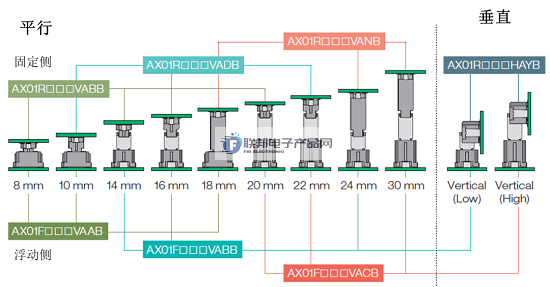

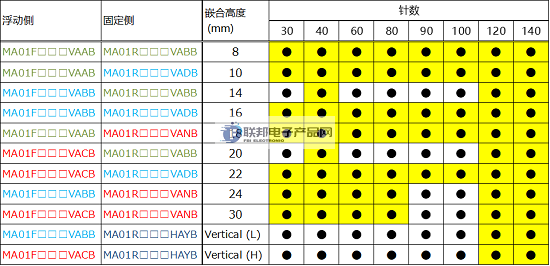

3.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器产品阵容:

□□□：针数(030，040，060，080，090，100，120，140针)

       PCB之间嵌合高度公差 Z方向：±0.5mm

4.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器特点:

●浮动变量数值 Ｘ方向：±0.5mm，Ｙ方向：±0.5mm
●Z轴方向±0.5mm的基板公差
●两点触点构造的高信赖性
●滚动表面的接触部，从而实现了低插拔力
●使用温度范围AX01系列：-40℃～+105℃, MA01系列：-40℃～+125℃
●兼容8Gbps +的高速传输(10GBASE-KR，相当于PCIe Gen3)
●由于导向器形状大，可实现出色的配合可操作性，并支持自动装配配合(配合导向量：±1.0ｍｍ）
●支持在同一板块上使用多个连接器
●配有防止连接错误的定位柱
●确保焊点的良好可见性

5.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器适应市场：

「AX01系列」
 FA设备，半导体制造设备，办公设备，通信设备，测量设备，广播设备，娱乐设备等
「MA01系列」
车载设备(ADAS-ECU，车头装置等)，FA设备，半导体制造设备，办公设备，电信设备，测量设备和广播设备等

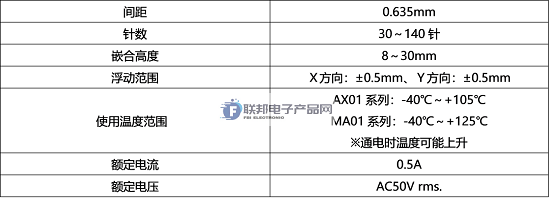

6.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器一般规格：

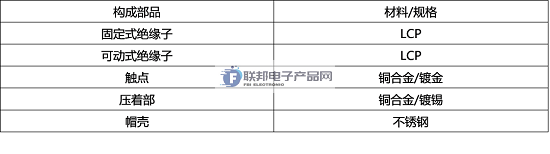

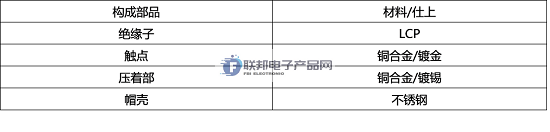

7.JAE|日本航空电子生产的浮动式板对板AX01/MA01系列连接器材料/规格：

------------------------------------------------------------------------------------------------
