罗森伯格|Rosenberger推出格射频连接器之板间连接器

罗森伯格作为一家拥有六十余年历史的国际知名无线射频和光纤通信技术制造商，其射频互连产品历史悠久，射频板间连接器更是广泛应用于射频连接场景。

1.典型PCB板到PCB板应用:

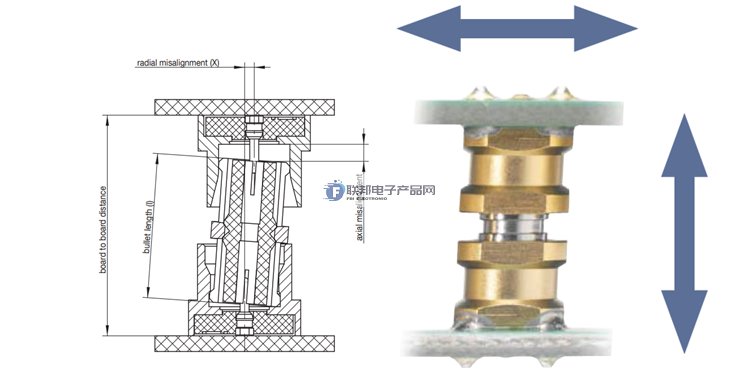

连接PCB与PCB板之间的连接器称为射频板间连接器。上图是典型的板间连接示意图，PCB板分为上下两块，各焊接一个射频同轴连接器，通过中间的转接杆连接。因为PCB板之间的连接需要三个射频同轴连接器，通常又称为三件套方案。在板间连接方案中，考虑安装场景，下板设定为锁紧端，上板设定为滑动端。中间转接杆装配在锁紧端，滑动端由上而下与转接杆对配。板间连接方案具有轴向容差和径向容差来适应实际应用中上下板的不对准以及高度误差，在连接器允许的轴径向容差范围之内，实现可靠连接，保证射频性能。

---------------------------------------------------------------------------------------------------

2.罗森伯格典型三件套方案为SMP系列，包含：SMP, long wipe SMP, Mini SMP, P SMP：

●SMP：具有显著的轴径向容差，属于SMP系列产品的基础版本。
●Long Wipe SMP（简称LW SMP）：为了适应更大的轴向容差，在SMP基础上衍生出来，并在各大OEM厂家大批量应用，是过去十年的主流产品。
●Mini SMP：可提供更高频率的应用，截止频率高达40GHz，尺寸更小。
●P SMP：可提供更高的耐功率值，是大功率应用场景的不错选择。

备注:
1，PCB板连接器性能需根据不同的PCB板叠层推荐合适的焊盘，驻波/回损受PCB板影响。
2，功率容量值可根据客户实际场景进行测试，表格中为室温下平均功率。

---------------------------------------------------------------------------------------------------
