EPT 高速连接器(EMC连接器)功能与产品介绍

高速通信的定义：高速通信工作在较高的MHz及GHz频率上，高速通信方式：1，传统的模拟信号：模拟信号在时间轴上是连续线性的。2.数字信号：数字信号在时间轴上是以0和1的形式跃变的，T是信号周期，1/T就是我们通常理解的多少G的速率了。当前的常用高速通信协议：PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G网络等。高速通信的需求主要来源于4K 视频， IoT/ IIoT, 自动驾驶等。对于高速通信通道来说，连接器是限制通信速率的瓶颈，所以连接器的高速性能对整个通信系统来说显得尤为重要。

1、高速通信的定义：

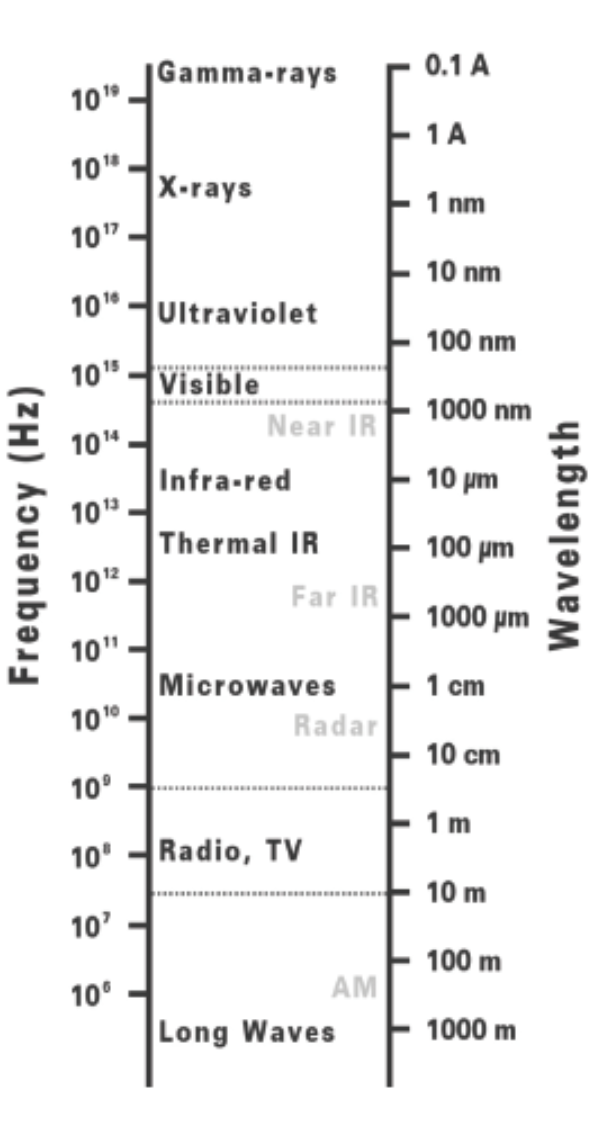

高速通信工作在较高的MHz及GHz频率上，我们生活中常见的频率及波长如下：

高速通信方式：

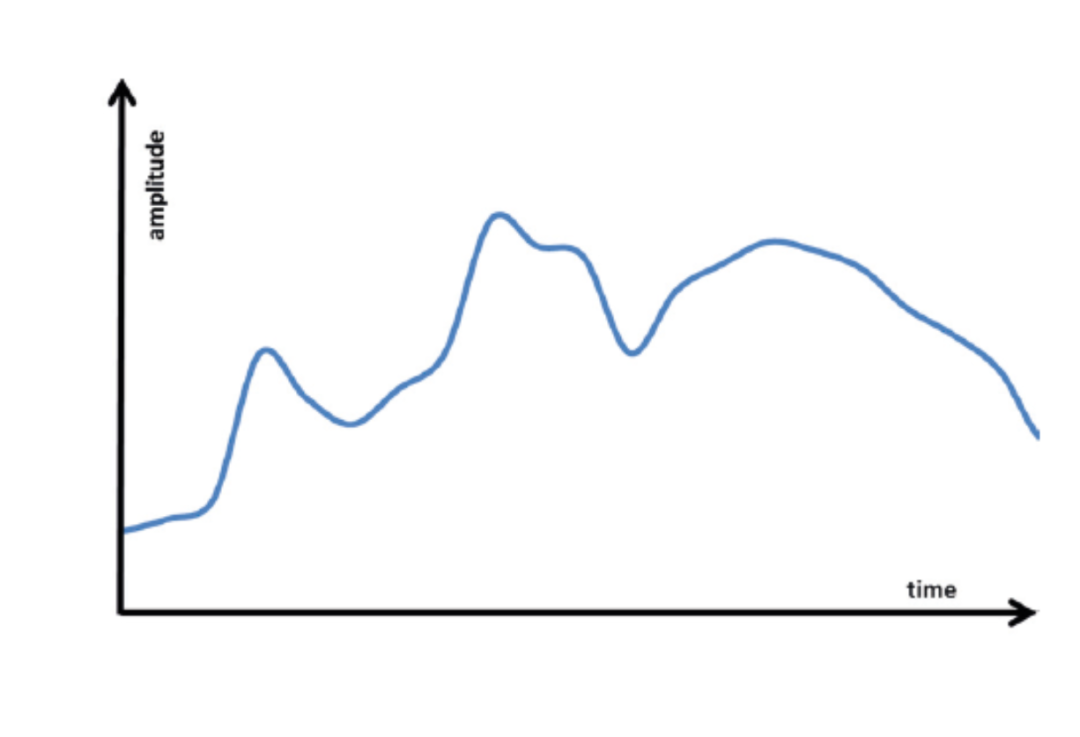

1，传统的模拟信号：

模拟信号在时间轴上是连续线性的。

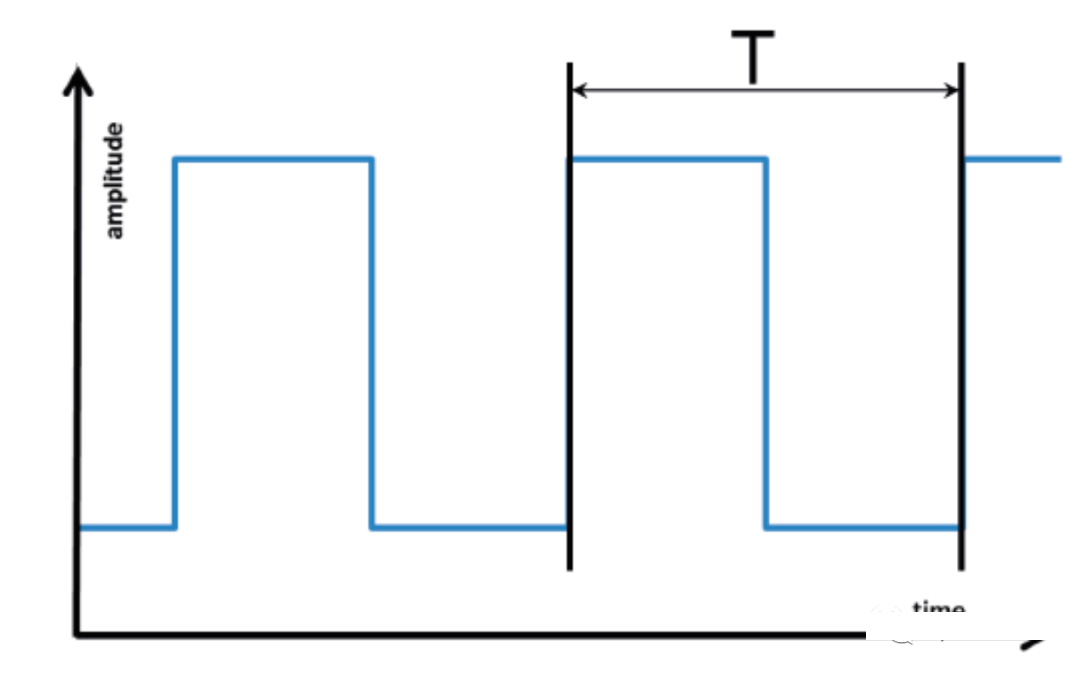

2，数字信号：

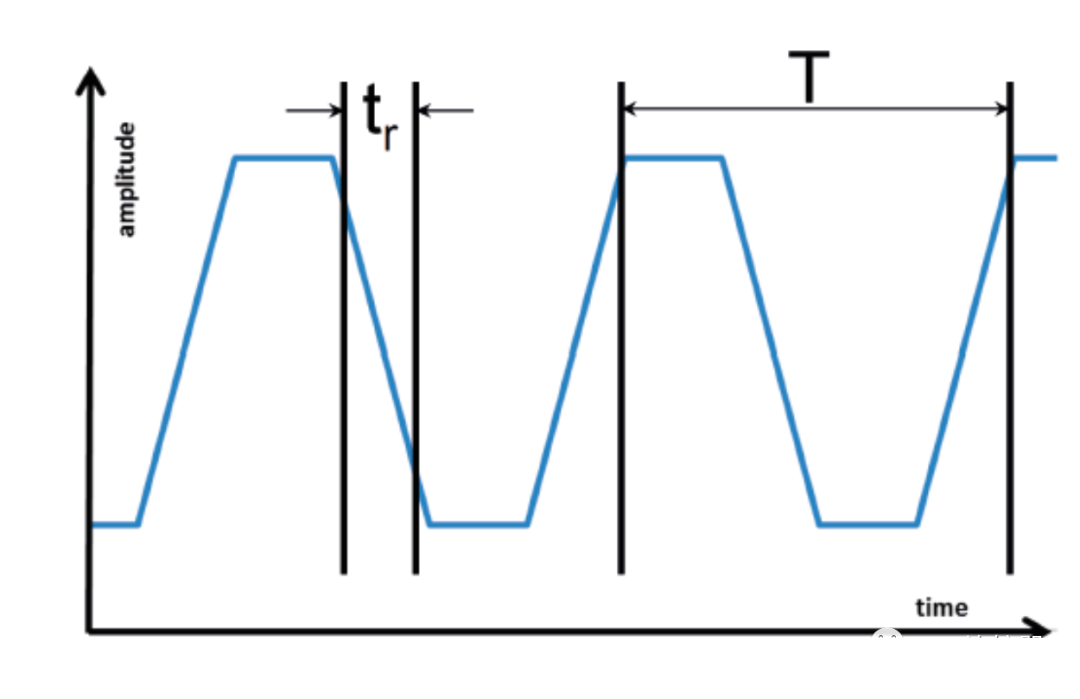

数字信号在时间轴上是以0和1的形式跃变的，T是信号周期，1/T就是我们通常理解的多少G的速率了。以上只是数字型号的模型，实际上的数字信号是这样的：

是从0到1和从1到0的跃变时间，也是限制通信速率的瓶颈。

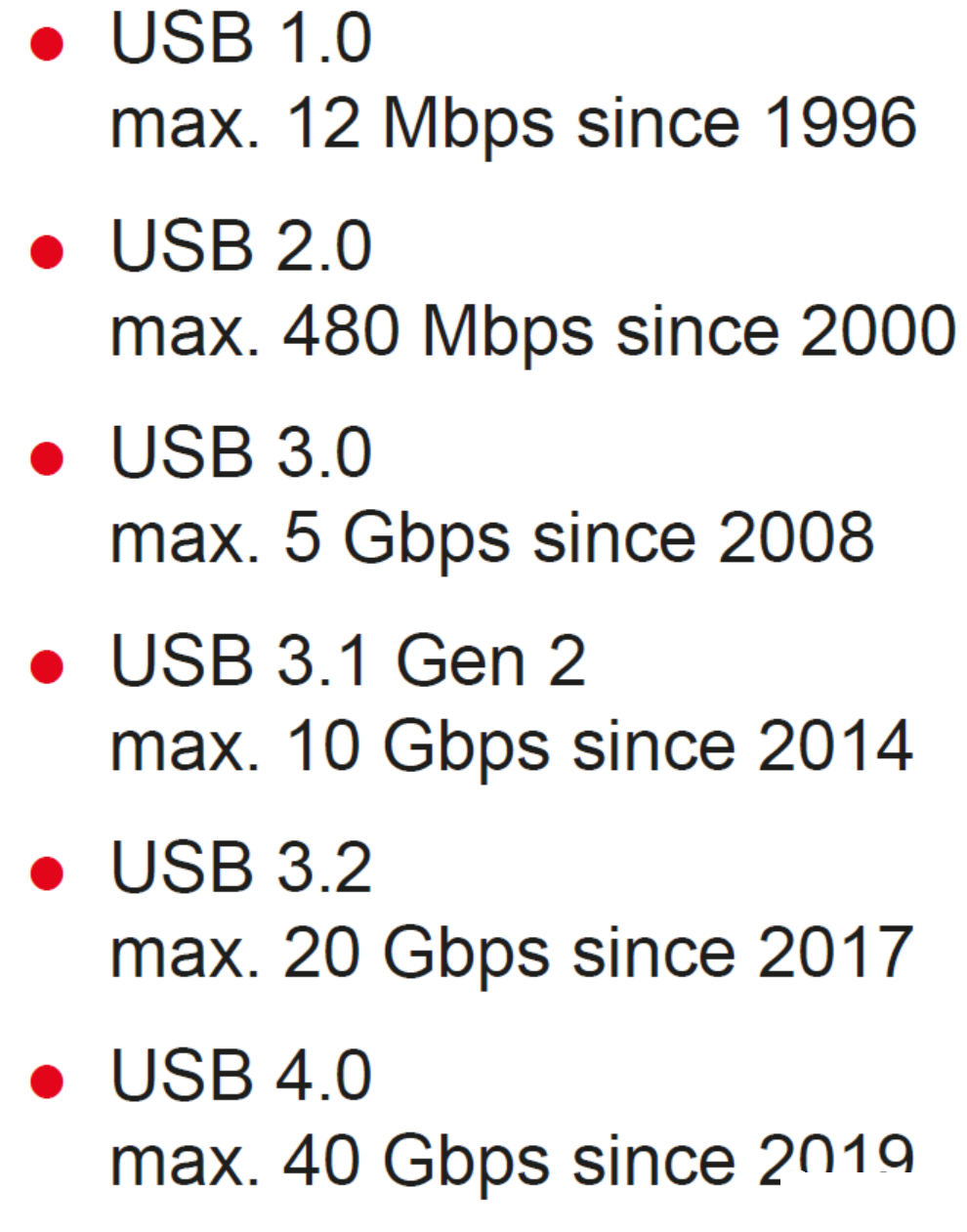

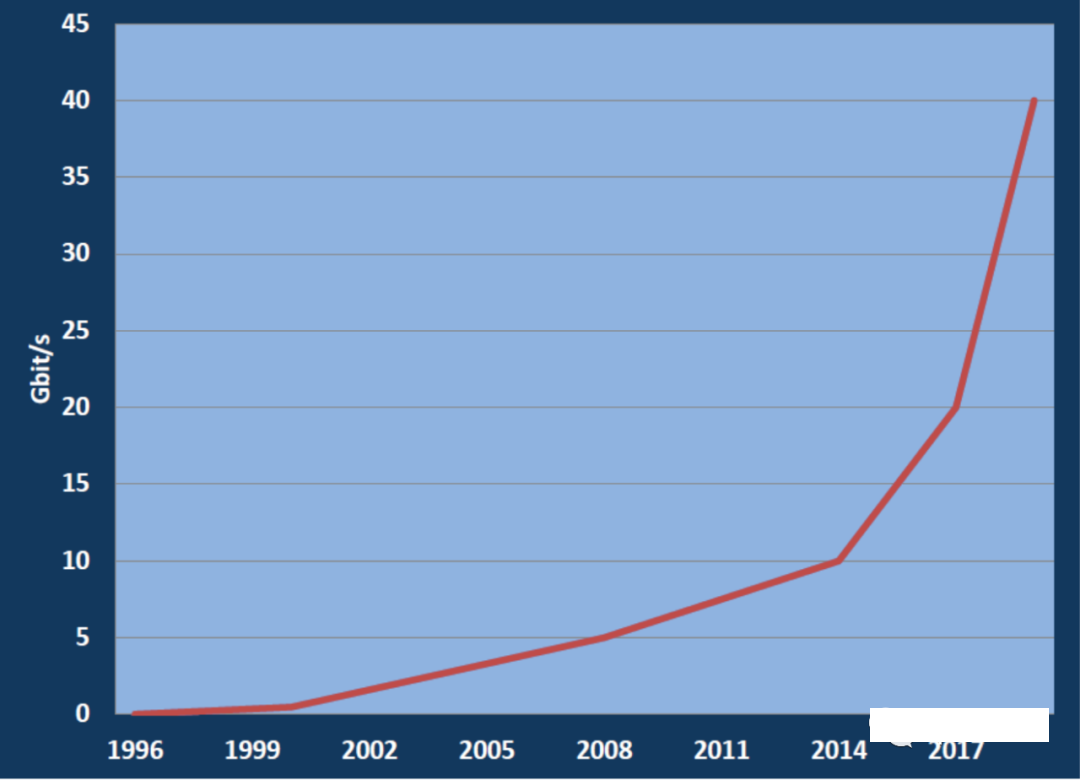

高速通信协议的发展：

当前的常用高速通信协议：PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G网络等。
高速通信的需求主要来源于4K 视频， IoT/ IIoT, 自动驾驶等。

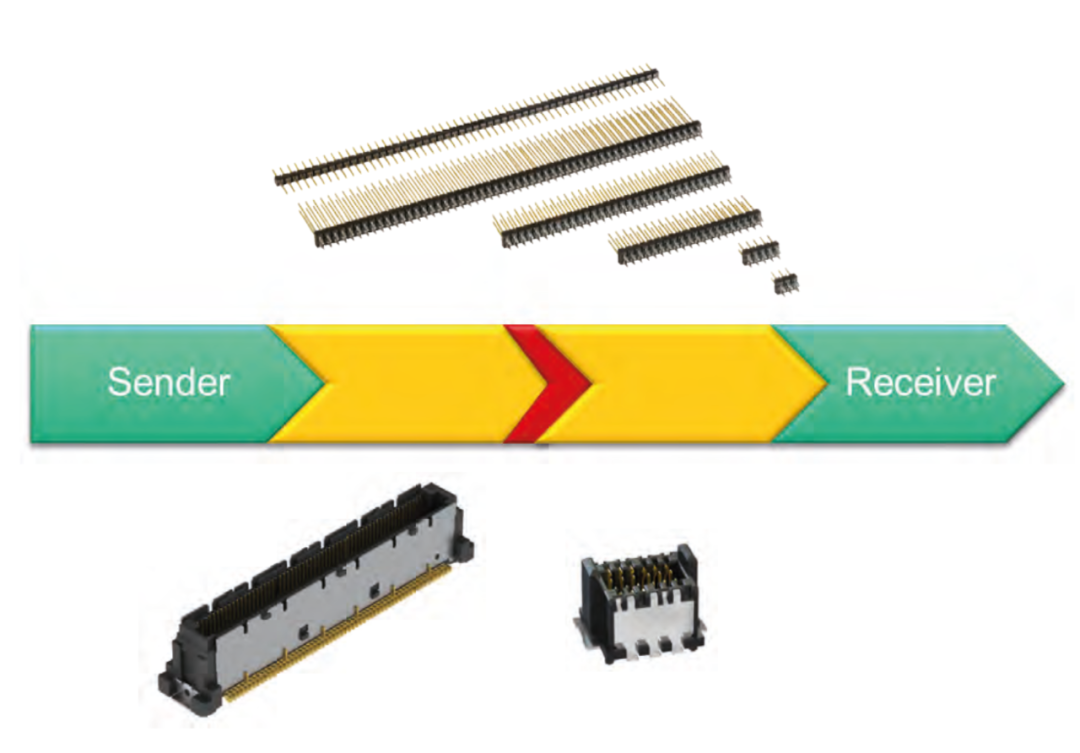

对于高速通信通道来说，连接器是限制通信速率的瓶颈，所以连接器的高速性能对整个通信系统来说显得尤为重要。

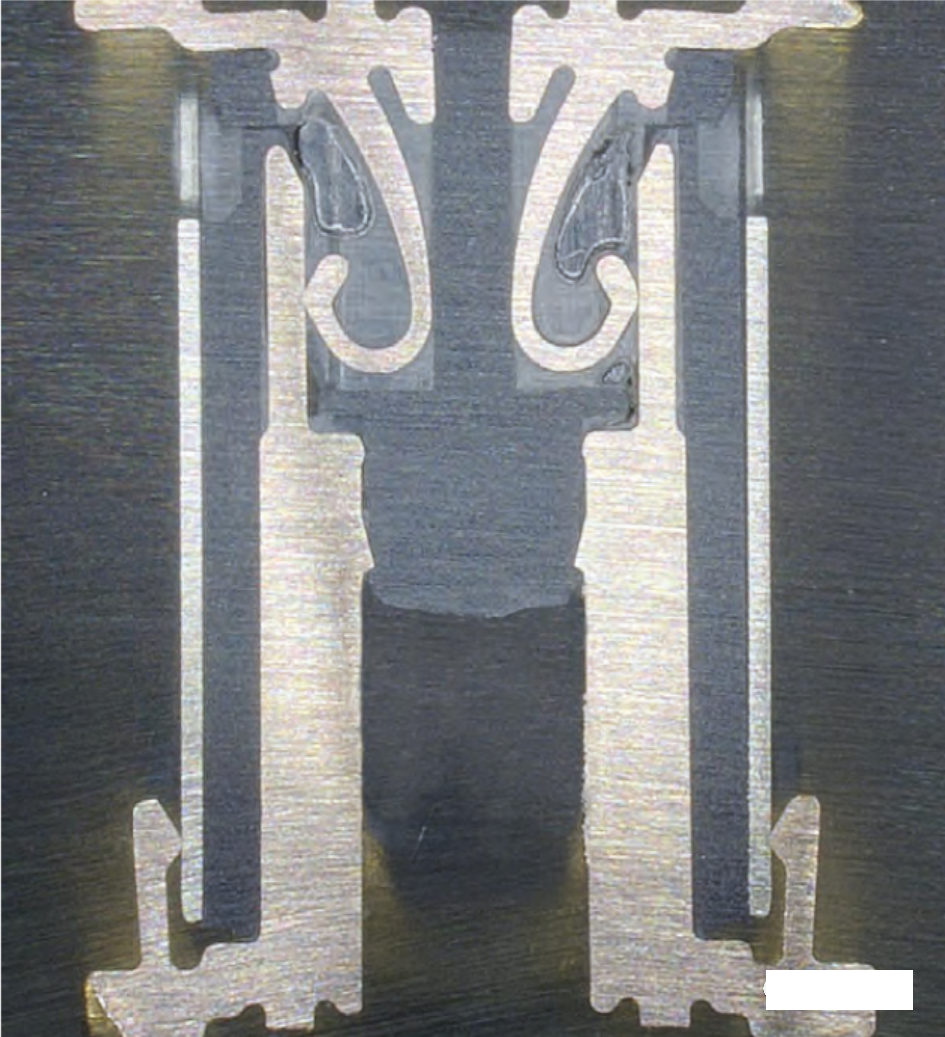

影响连接器高速性能的主要是针的形状的设计，高导金属材料的选择以及壳体的绝缘电阻等，当然还有背板连接器的特殊设计。

在连接器等高速通信元器件选型时，主要考虑以下因素：
整个Application的设计遵循的是什么标准或规范；
I/O的数量；
电源I/O和信号I/O的设计；
传输速率/频率；
是否需要带屏蔽；
系统电路的阻抗；
数字信号的跃变时间；
输入损耗；
PCB的连接技术；
有没有S-parameter.

---------------------------------------------------------------------------------------------------

2、高速通信各行业的关注点 ：

各关注点对高速连接器的要求：

关于EMC：如何可以确保高速信号传输的稳定性呢？我们叫它EMC（Electromagnetic Compatibility）电磁兼容。

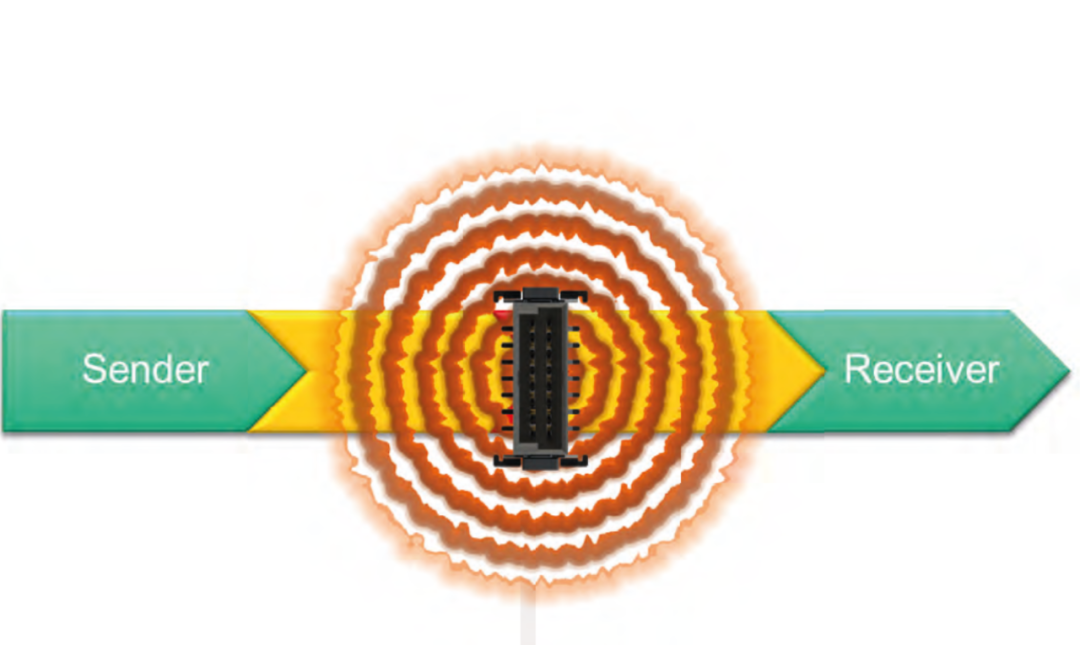

在信号传输链路中，连接器既是信号接收池（sink），也是信号发送池(source)。

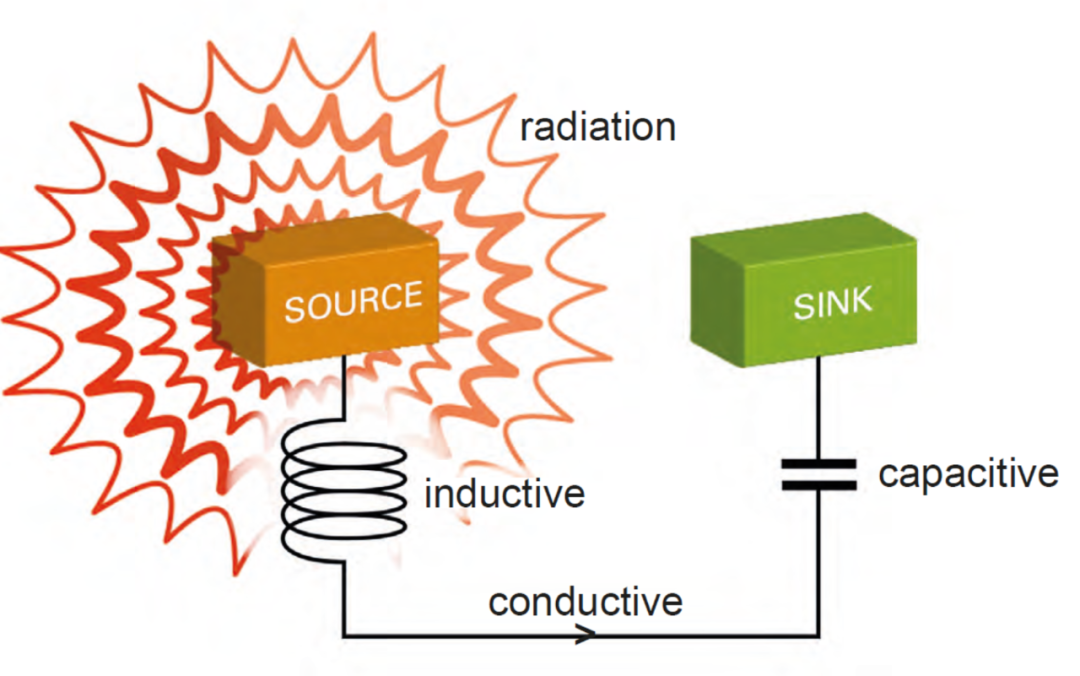

以下是简单的EMC模型：

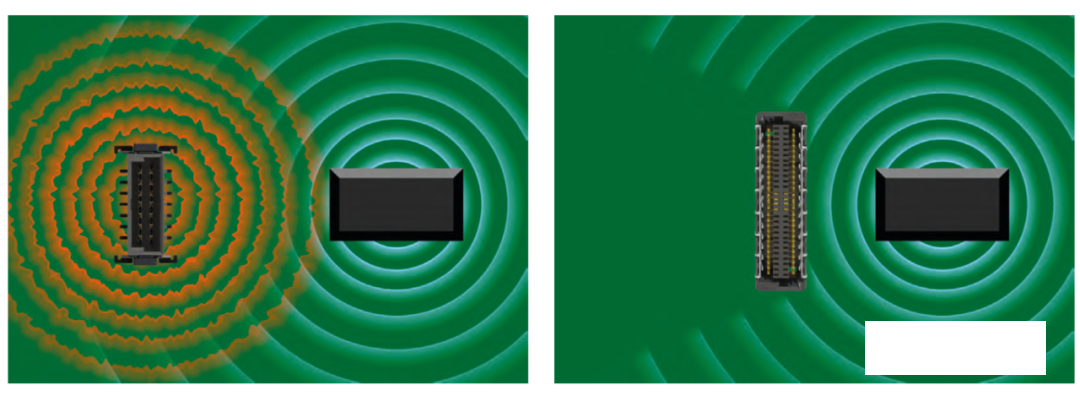

我们通过特殊的设计以及屏蔽功能的添加，大大减低了传输过程中的干涉和干扰，提升传输稳定性的同时减低了元器件间的距离要求，提升整个设计的紧凑性（左边是无屏蔽连接器，右边是有屏蔽连接器）:

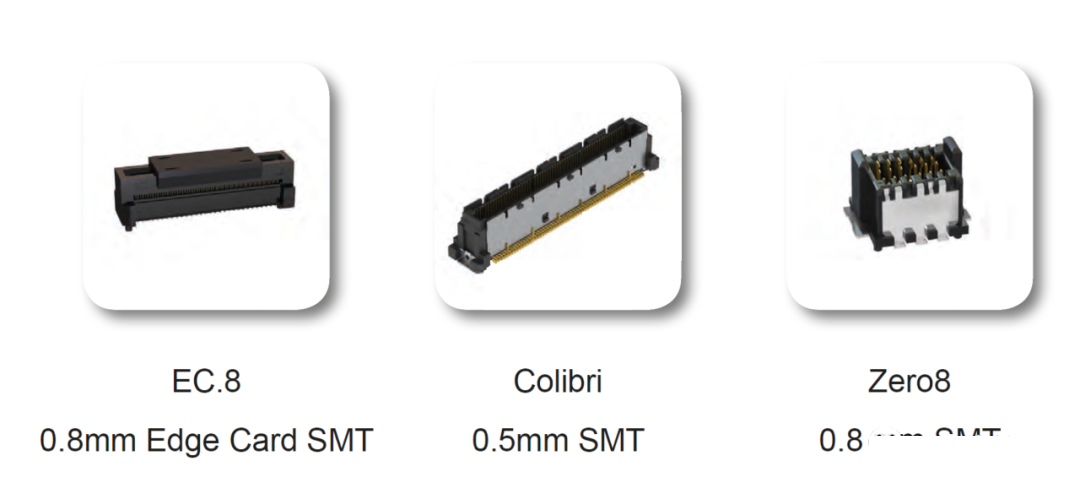

ept的EMC高速连接器产品有：

以上连接器在提供稳定的信号传输之外，分别能达到28Gbps, 8Gbps/16Gbps, 16Gbps的更高传输速度。

---------------------------------------------------------------------------------------------------
