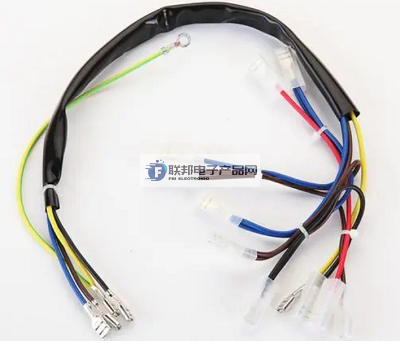

端子线束的基本概述及不良分析

端子线常见的规格型号
端子线的应用是为了方便导线的连接，实际上是密封在绝缘塑料中的金属片，两端都有孔可插入，可以选择导线的数量和间距，使连接更加方便，大大降低了电子产品的体积和生产成本，提高了生产效率，一般规格为0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm以及2.54mm等各种间距柔性电缆。

端子线的加工应用
目前广泛应用于绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影盘机等产品的信号传输和板板连接。在现代电气设备中，几乎无处不在。

端子线压接外观注意事项
接头必须紧密接触，看不到线芯和PVC；
线芯和PVC压接后，两者必须清晰可见；
线芯必须露0.2mm-1mm(端子规格不同，外露线芯长度不同)；
线芯和PVC压接后，接头必须成直线，两侧对称。

几种端子线压力分析不合格
1.压接高度不合格
压接高度是指导体压接区压接后的横截面高度，是良好压接最重要的特点。连接器制造商为端子设计的每个电缆尺寸提供了压接高度。

2.剥线长度过长或过短
如果剥线长度过短，或电缆未完全插入导体压接区，由于电缆与端子之间的金属间接接触减少，端子可能无法达到规定的拉伸力。如果剥线长度过长，芯会暴露在外面，影响使用。

3.绝缘压接区不合格
由于绝缘类型和厚度的多样性，连接器制造商通常不提供绝缘层的压接高度。绝缘压接为导体压接区域提供应力释放，使电缆弯曲时芯不断裂。绝缘压接区域过小会使绝缘压接区域中的金属应力过大，削弱其应力释放功能。

4.香蕉端子
最生动的压接问题之一是香蕉压接。因为压接端子是香蕉形的。这使得端子很难插入外壳，可能导致端子碰撞，尽管现在Molex终端非常好用，适合各种电子产品。但是由于目前疫情，这个终端很难购买，价格一次又一次的上涨。除了客人的需求，很多厂商基本都是用国产终端。

5.尾料过长
在压接过程中，尾料从端子上切下。如果保留的尾料太长，就会出现问题。当端子插入外壳时，过长的金属尾料会延伸到连接器的后部，在施加高压时会导致连接器相邻接触点之间的电弧。如果端子前部的尾料过长，会干扰连接器的接合，造成端子碰撞。

------------------------------------------------------------------------------------------------
